• Pays
• Allemagne

• Fabricant / Marque
• Rosita, Theo Schmitz GmbH (Audion); Paderborn

• Année
• 1966/1967

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 26590

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 7

• Lampes / Tubes
• ECC85 ECH81 EBF89 ECC83 EM84 ELL80 EZ80

• No. de transistors

• Semi-conducteurs
• AA113 AA113

• Principe général
• Super hétérodyne (en général)

• Circuits accordés
• 6 Circuits MA (AM)     10 Circuits MF (FM)

• Gammes d'ondes
• PO, GO et FM

• Particularités
• Tourne disque avec changeur

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110-120; 127-135; 220; 240 Volt

• Haut-parleur
• 4 HP

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Achat 67 Stereo Ch= 27501 - Rosita, Theo Schmitz GmbH

• Forme
• Console avec des boutons-poussoirs

• Dimensions (LHP)
• 1170 x 780 x 380 mm / 46.1 x 30.7 x 15 inch

• Remarques

• Rundfunk-Chassis = 27501,
  Stereo-Decoder 02823 nachrüstbar,
  Stereo-NF-Verstärker mit 2 Endstufen je 3,3 W;
  Phono-Chassis = Dual 1010A.

• Poids net
• 49 kg / 107 lb 14.9 oz (107.93 lb)

• Source extérieure
• erb

• Source
• Handbuch VDRG 1966/1967 / Radiokatalog Band 2, Ernst Erb

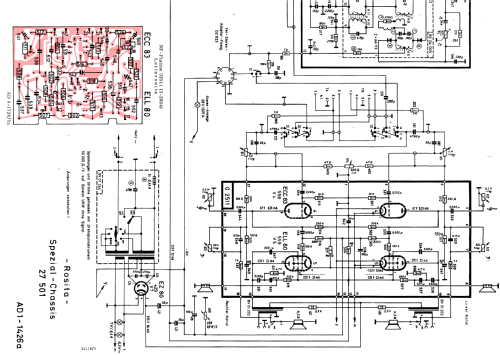

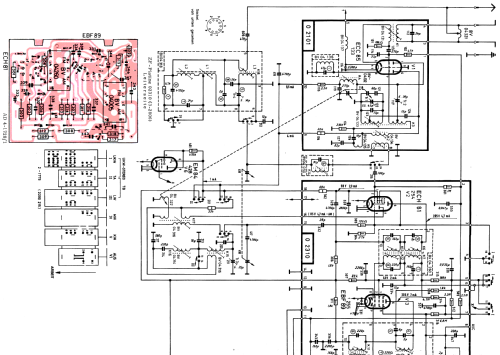

• Schémathèque (1)
• -- Original-techn. papers.
