582 WK-RO ohne magischem Auge

(582 WK-RO [matt, Holzknöpfe und -Zierleisten] ?)

SABA; Villingen

Data
Forum
Pictures
Collections

  • Year
  • 1948 ?
    (1947/1948 ? ?)
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 76562
    • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle

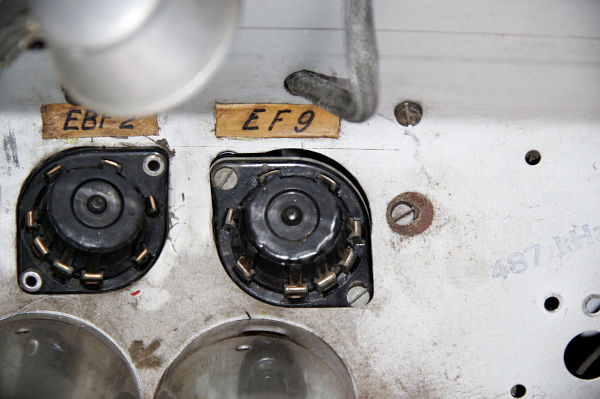

  • Superhet with RF-stage; ZF/IF 487 kHz
  • Tuned circuits
  • 8 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 582 WK-RO [ohne magischem Auge] - SABA; Villingen
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 580 x 400 x 310 mm / 22.8 x 15.7 x 12.2 inch
  • Notes
  • (

    Seitliche Drehknöpfe Metalldruckguss.

    Wellenbereichsanzeige auf Skala französisch / englisch überschrieben.

    Reparationsfertigung für die französische Besatzungsmacht.

    ?)
  • Mentioned in
  • (Funk-Technik (FT) ?) (Vol. 1 No. 1 | 1946-12-01 ?)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Patrice Zeissloff. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: SABA; Villingen: 582 WK-RO

Threads: 2 | Posts: 2

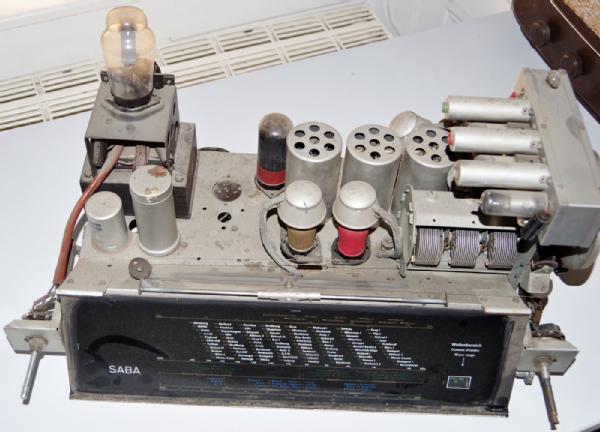

Bei diesem Gerät gibt es offenbar noch weitere Varianten. Mein -übrigens in Frankreich erworbener- 582 WK-RO ohne magischem Auge mit der ChassisNr. 16155 hat auf der Skala für den Wellenschalter eine dreisprachige Bezeichnung, nämlich "Wellenbereich", darunter "Gamme d'ondes" und darunter "Wave range". Es folgt dann der Pfeil auf das Sichtfenster.

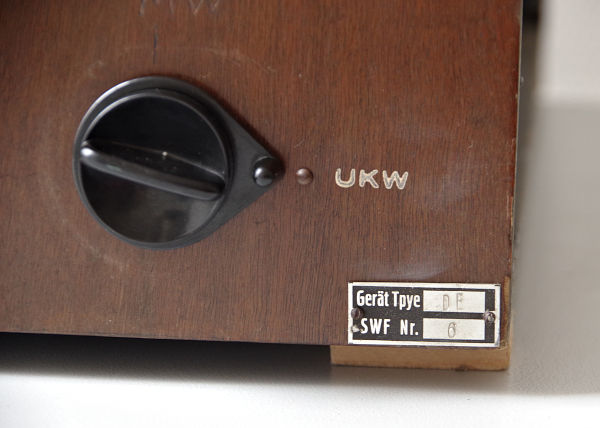

Die unterste Leiste der Skala ist in gelblicher Fabe mit "UKW" bis "100" bezeichnet, wenngleich diese oder eine ähnliche Bezeichnung im Sichtfenster nicht wiederholt wird. Also FM vobereitet.

Im übrigen hat mein Gerät keine weißen oder metallenen Zierstreifen. Die Umrahmung ist bei gleichfalls hervorgehobenem Profil hellbraun gehalten, damit farblich etwas abgesetzt zur Hauptfarbe und anscheinend ziemlich ähnlich einigen anderen Geräten der 582er Reihe. Die Knöpfe sind einheitlich mittelbraun.

Manfred Rathgeb, 29.Jul.15

Weitere Posts (1) zu diesem Thema.

siehe auch
Saba 582WK-RO Funktechnik.

Gruß

Dirk Becker



P.S.: Was ist der Unterschied zwischen 582Wk_RO(739W franz.) und 582WKRO. Ist der Zweite nicht nur eine Karteileiche.
P.P.S.: Zu Saba und (Nach-)kriegsproduktion siehe auch Röhren der Saba Kriegsproduktion.

Dirk Becker, 08.Jul.07
