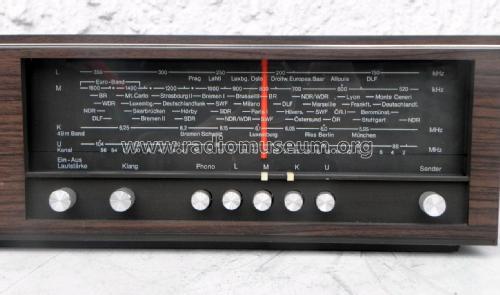

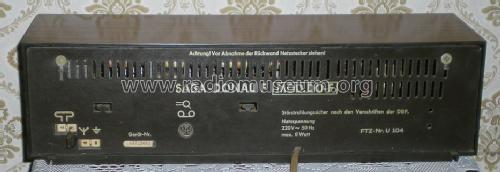

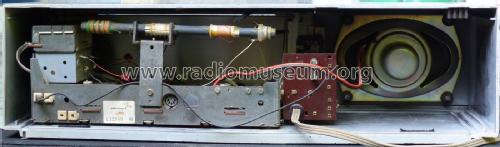

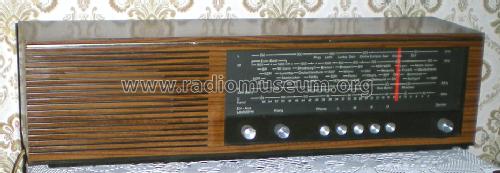

Donau F Mod. DO-F

SABA; Villingen

Data
Forum
Pictures
Collections

  • Year
  • 1969–1976
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 28252
    • Brand: Schwer & Söhne, GmbH

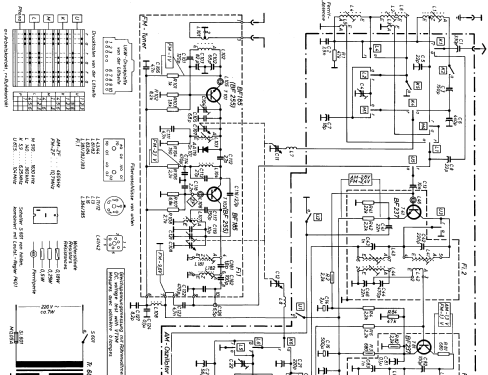

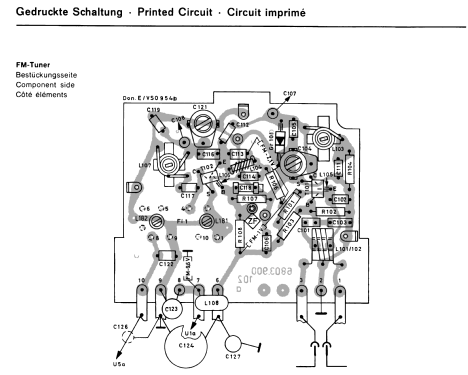

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 3 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Donau F Mod. DO-F - SABA; Villingen
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 520 x 140 x 150 mm / 20.5 x 5.5 x 5.9 inch
  • Notes
    • Anschluß für Phono-Geräte über 5-Pol DIN-Buchse
    • Gehäusevarianten
      • Nussbaum mitteldunkel
      • Nussbaum hell natur
      • mattweiss
      • rubinrot (nur bis Saison 1971/1972)
      • orange (nur bis Saison 1971/1972)
    • Statt
      • BF185 auch BF255
      • BC173 auch BC149

    In einigen Grosshandelskatalogen (VDRG-Handbücher, Handbuch RFP) auch ohne Zusatzbuchstabe gelistet, mit "F" wieder im Handbuch 1975/76.

    Die Ausgangsleistung wird 1969/70 mit 4W angeben, das ist mit den Endstufentransistoren AC187/AC188 von der Belastbarkeit nicht möglich. Der Folgejahrgang nennt dann 3W. Auch das wäre noch an der Grenze des Machbaren.

    Vorläufer im höheren und kürzeren Gehäuse bei identischer Technik war Donau E.

  • Net weight (2.2 lb = 1 kg)
  • 3.5 kg / 7 lb 11.3 oz (7.709 lb)
  • Price in first year of sale
  • 198.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (2)
  • Katalog RFP 1973 (Handbücher RFP 1969/70 bis 1975/76)
  • Literature/Schematics (3)
  • -- Original-techn. papers.
  • Literature/Schematics (4)
  • -- Original prospect or advert

 Collections | Museums | Literature

Collections

The model Donau F is part of the collections of the following members.

 Forum

Forum contributions about this model: SABA; Villingen: Donau F Mod. DO-F

Threads: 1 | Posts: 2

Hallo Radiofreunde.



Um die Beschallung meines Badezimmers standesgemäß zu gestalten, habe ich vor ein paar Tagen bei einem "Second-Hand"-Laden für 5 € ein SABA Donau F erworben.

Der Händler meinte das Gerät sei defekt, daher der niedrige Preis.  Bei einem Test im Laden funktionierte der Empfänger dann doch und ich konnte sogar auf Kurzwelle einige Stationen empfangen. Als ich das Radio später interessierten Freunden vorstellte funktionierte es ebenfalls und wir haben einige Minuten Musik gehört. Der Empfang war einwandfrei und auch am Ton war nichts auszusetzen.

Lange Rede kurzer Sinn: Zu Hause angekommen schloss ich das Radio an und seit dem ist nach dem Einschalten nur noch ein leichtes Netzbrummen zu Hören, das beim Berühren Masse führender Teile leiser wird. Die NF-Endstufe scheint noch zu funktionieren, da man die Lautstärke noch regeln kann.

Ich habe nun alle Elkos nacheinander ausgelötet, die Kapazität gemessen und anschließend durch neuteile ersetzt. Dieser blinde Aktionismus brachte leider kein Ergebnis. Ich konnte aber feststellen, daß viele C's bereits die doppelte Kapazität aufwiesen.

Untersuchungen nach kalten oder gebrochenen Lötstellen und leichtes Abklopfen der Platine hat auch keine Resultate erbracht.

Wer kann mir weiterhelfen, hat Vorschläge welche Ursache diese Symptome haben?



Gruß aus der Pfalz



D. Burkei

Daniel Burkei, 25.Aug.07

Weitere Posts (2) zu diesem Thema.
