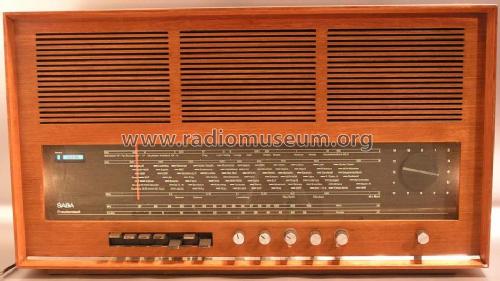

Freudenstadt FD 16 Stereo

SABA; Villingen

Data
Forum
Pictures
Collections

  • Year
  • 1965/1966
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 26117
    • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Number of Transistors
  • 1
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 120; 220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 14 W (max.)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Freudenstadt FD 16 Stereo - SABA; Villingen
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 645 x 365 x 220 mm / 25.4 x 14.4 x 8.7 inch
  • Notes

  • Stereoempfänger mit eingebauten Konzertlautsprechern

    2 Gegentakt-Endstufen mit je 7 Watt Spitzenleistung. Magisches Band für UKW-Stereo Anzeige, separate Regler für Höhen, Tiefen und Balance. Zwei Tieftonlautsprecher und zwei Hochtonlautsprecher in Stereoanordnung.
    Drehbare Ferritantenne.

    Saba Stereo Decoder E16 nachrüstbar.

    Gewicht (netto) laut Saba-Datenblatt, brutto 16 kg. Das Handbuch VDRG 1965/66 nennt 16 kg, im Handbuch RFP 1965/66 werden 13 kg angegeben.

  • Net weight (2.2 lb = 1 kg)
  • 14 kg / 30 lb 13.4 oz (30.837 lb)
  • Price in first year of sale
  • 438.00 DM
  • External source of data
  • erb
  • Mentioned in
  • -- Original prospect or advert (Saba Programm 1965)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Literature/Schematics (2)
  • Handbuch Rundfunk Fernsehen Phono (RFP) 1965/66

 Collections | Museums | Literature

Collections

The model Freudenstadt is part of the collections of the following members.

 Forum

Forum contributions about this model: SABA; Villingen: Freudenstadt FD 16 Stereo

Threads: 5 | Posts: 9

Saba -Geräte der Serie Freudenstadt FD 16 und FD 18 haben öfters defekte Tieftonlautsprecher, alle zwei Geräte, die ich in den Händen hatte, zeigten diese Fehler: Verzerrungen bei der Basswiedergabe. Die Schwingspule schleift leicht im Luftspalt, wohl weil sich der Korb oder die Spule verzogen haben. Oft tritt dieser Fehler erst nach längerer Betriebszeit und Erwärmung des Gerätes auf. Die Reparatur ist einfach. Meist muß der Lautsprecher nicht einmal ausgebaut werden. Man benötigt nur eine Pumpenzange, die den Magneten mit der Zangenspitze umfassen kann. Sinnvoll ist eventuell ein Tongenerator, um das Ergebnis besser beurteilen zu können.

Man nimmt das Radio in Betrieb und drückt den Magneten mit der Hand in verschiedene Richtungen. Man wird bemerken, daß das Schleifgeräusch bzw. die Verzerrungen stärker werden,  wenn der Magnet in eine bestimmte Richtung gedrückt wird. Diese Richtung wird mit Bleistift markiert. Nun packt man den Magneten mit der Pumpenzange (unter die Backen evtl. Pappstreifen legen, um Kratzer zu vermeiden) und drückt den Magneten vorsichtig mit dosiertem Kraftaufwand gegenüber der markierten Stelle nach unten. War der Kraftaufwand ausreichend, hat sich der Magnet jetzt um Bruchteile eines Millimeters zum Lautsprecherchassis gekippt und die Schwingspule bewegt sich wieder frei im Luftspalt. Wichtig ist dabei die vorsichtig dosierte Kraft, gegebenenfalls ist der Vorgang zu wiederholen.

Bei den vier von mir so behandelten Lautsprechern war obengennannte Methode erfolgreich, die Geräte laufen seit mehreren Jahren anstandslos. Erfolgreich kann diese Methode natürlich nur sein, wenn sich die Schwingspule nicht mehr parallel im Luftspalt bewegt, sich also leicht "gekippt" hat, was bei den vor mir beobachteten Geräten der Fall war.

Walter Schmidt



Walter Schmidt, 16.Jul.09

Weitere Posts (3) zu diesem Thema.

Bei einem Freudenstadt  FD16 wurde eine zu geringe Empfangsleistung mit dem eingebauten Dipol auf UKW festgestellt. Je nach Station zog sich das magische Band max. zur Hälfte zusammen. Betrieben mit einer Aussenantenne war der Empfang wesentlich besser. Um eine defekte Röhre auszuschließen wurden ECC85, ECH81 und EAF801 getauscht, ohne Verbesserung. Die Versorgungsspannungen der jeweiligen Röhren entsprachen den Schaltunterlagen. Auch die Umschaltkontakte der Wellenbereiche zeigten keinen Fehler. Ein Fehler der ZF konnte nach Prüfung mit dem Generator am Gitter der ECH81 ausgeschlossen werden.

Als Fehler wurde ein hochohmiger Kohlemassewiderstand R13/150kOhm festgestellt, über den die  Versorgungspannung von 12,5V an PIN 1 im Filter II geführt wird. Diese Widerstände sind bekanntermaßen sehr störungsanfällig und sollten bei jeder Restaurierung auf  Einhaltung der Werte überprüft werden.

Zu erwähnen ist noch, dass die Chassis FD16, FD-E, Konstanz KN16, 18 und E im Bereich dieser ZF baugleich sind.

Heinz LUCAS, 19.Apr.20

Weitere Posts (1) zu diesem Thema.

The power transformer in my SABA FD 16 is dead.  It is reading 37 meg ohms across the plug pins.

All tubes were removed.  Can someone let me know where I can purchase a replacement transformer.

Thank you.

Dan

Daniel McGrath, 06.Jul.12

Weitere Posts (3) zu diesem Thema.

My Saba Freudenstadt 16 has recently taken ill and I have decided to get it restored. I live on the German/Dutch border about 50k from Dusseldor.

Does anyone know of a good Saba restorer in the area or perhaps anywhere in Germany?

Brian Millson, 31.Jul.05

Weitere Posts (1) zu diesem Thema.

External stereo speakers available for this radio as well as an external auxiliary speaker.

Attachments

Brian Millson, 23.Dec.04

Weitere Posts (1) zu diesem Thema.
