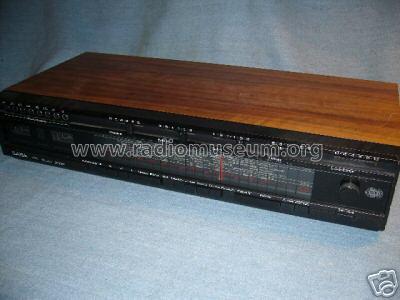

HiFi-Studio 9100 Stereo

• País
• Alemania

• Fabricante / Marca
• SABA; Villingen

• Año
• 1976/1977

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 85620

• • Brand: Schwer & Söhne, GmbH

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 95

• Semiconductores

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 460/10700 kHz

• Número de circuitos sintonía
• 8 Circuíto(s) AM     17 Circuíto(s) FM

• Gama de ondas
• OM, OL, OC y FM

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 220 Volt

• Altavoz
• - Este modelo usa altavoz exterior (1 o más).

• Material
• Madera

• de Radiomuseum.org
• Modelo: HiFi-Studio 9100 Stereo - SABA; Villingen

• Forma
• Unidad para estanteria.

• Ancho, altura, profundidad
• 660 x 140 x 300 mm / 26 x 5.5 x 11.8 inch

• Anotaciones
• ICs: 1.
  Saba Steuergerät HiFi-Studio 9100 Stereo.
  Ausgangsleistung: 2× 30 W (Sinus); 8 Sensortasten.

• Procedencia de los datos
• Handbuch VDRG 1976/1977

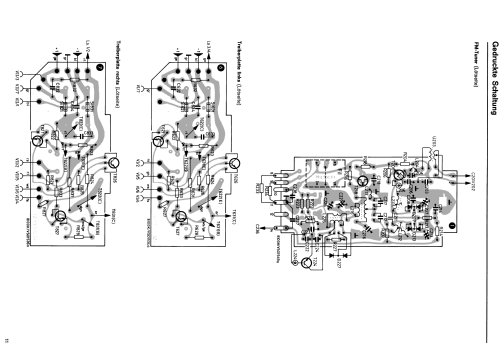

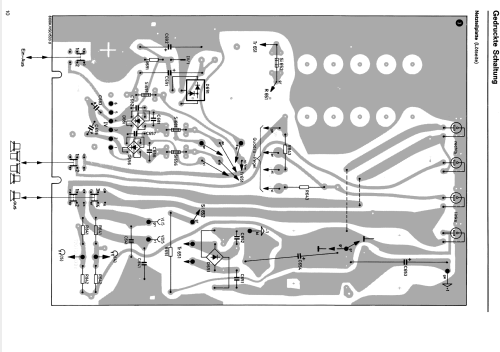

• Documentación / Esquemas (1)
• -- Original-techn. papers. (SABA Service-Schaltbild "HiFi 138")

• Autor
• Modelo creado por un miembro de D. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 1646 modelos, 1504 con imágenes y 1188 con esquemas.
