Lindau W5
SABA; Villingen
- Paese
- Germania
- Produttore / Marca
- SABA; Villingen
- Anno
- 1954/1955
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 19596
-
- Brand: Schwer & Söhne, GmbH
Saba Landau w5
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 7
- Principio generale
- Supereterodina (in generale); ZF/IF 472/10700 kHz
- N. di circuiti accordati
- 8 Circuiti Mod. Amp. (AM) 11 Circuiti Mod. Freq. (FM)
- Gamme d'onda
- Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 125, 150, 220 Volt
- Altoparlante
- 2 altoparlanti
- Potenza d'uscita
- 4 W (qualità ignota)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: Lindau W5 - SABA; Villingen
- Forma
- Soprammobile con pulsantiera/tastiera.
- Dimensioni (LxAxP)
- 570 x 372 x 284 mm / 22.4 x 14.6 x 11.2 inch
- Annotazioni
-
Die Taste des gewählten Wellenbereiches wird von unten durch je eine Minilampe E5,5 beleuchtet.
- Peso netto
- 11.9 kg / 26 lb 3.4 oz (26.211 lb)
- Prezzo nel primo anno
- 379.00 DM
- Fonte esterna dei dati
- Erb
- Fonte dei dati
- Rundfunk- und Fernseh-Katalog 1954/55
- Altri modelli
-
In questo link sono elencati 1646 modelli, di cui 1504 con immagini e 1188 con schemi.
Elenco delle radio e altri apparecchi della SABA; Villingen
Collezioni
Il modello Lindau fa parte delle collezioni dei seguenti membri.
Discussioni nel forum su questo modello: SABA; Villingen: Lindau W5
Argomenti: 1 | Articoli: 1
Dear All,
I've restored a Saba Villingen III and a Saba Lindau W5 made in 1954.
For both models I've noticed that - especially in FM - the magic eye was always closed or slightly opened, with strong emitter too.
The issue is not depending from the radio sensitivity because the reception is very good.

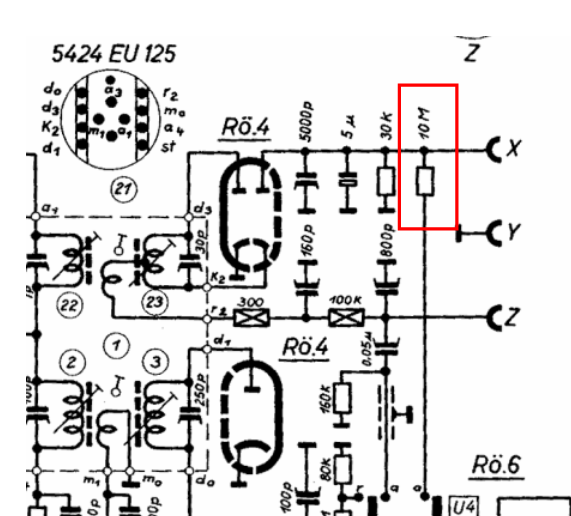

The control voltage on EM80 grid was lower than 1Volt also with the strongest emitter in the region.
I've changed the 10MOhm resistor with one of 2.5 MOhm, and now the magic eyes work properly.
If anybody had the same problem, feedbacks would be welcome.
Best Regards
Riccardo
Allegati
Riccardo Coradazzi, 31.Jul.12
