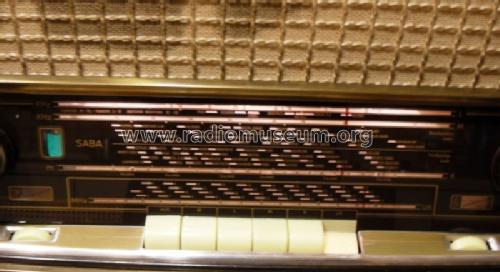

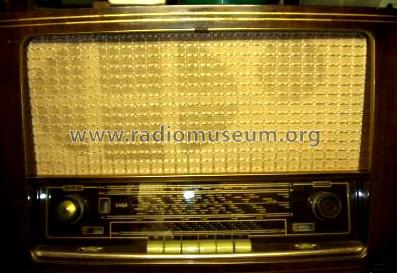

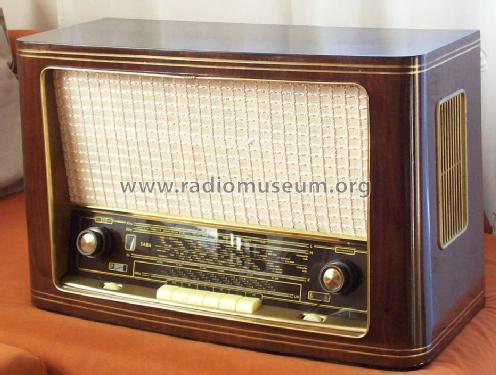

Meersburg W5-3D

SABA; Villingen

Data
Forum
Pictures
Collections

  • Year
  • 1954/1955
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 19600
    • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 472/10700 kHz
  • Tuned circuits
  • 8 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 6 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Meersburg W5-3D - SABA; Villingen
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 650 x 410 x 285 mm / 25.6 x 16.1 x 11.2 inch
  • Net weight (2.2 lb = 1 kg)
  • 14.6 kg / 32 lb 2.5 oz (32.159 lb)
  • Price in first year of sale
  • 499.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Meersburg is part of the collections of the following members.

Literature

The model Meersburg is documented in the following literature.

 Forum

Forum contributions about this model: SABA; Villingen: Meersburg W5-3D

Threads: 1 | Posts: 1

Der SABA Meersburg W5-3D zeigte nach der üblichen Grundüberholung zwar UKW-Empfang, die Empfindlichkeit war aber deutlich zu gering. Die FM - ZF war zwar etwas verstimmt und konnte optimiert werden, das Ergebnis war jedoch immer noch nicht wirklich gut. Eine grobe Überprüfung - es gibt leider keine Spannungsangaben im Schaltbild - zeigte eine grundsätzlich funktionsfähige Schaltung, am Ende blieb nur noch der UKW-Tuner übrig, dessen ECC85 schonmal erneuert worden war. Der Abschirmdeckel lässt sich zum Glück mit vier Schrauben öffen, ohne dass man den Tuner ausbauen muß. Es zeigte sich ein verbrannter Widerstand von 10k Ohm an der Anode der UKW-Vorstufe - die Ursache war wohl die schon ausgetauschte ECC85 mit einem Kurzschluß. Nach Erneuern des Widerstandes und Schließen des Tunergehäuses läuft der alte Meersburg nun wieder echt Klasse...

Michael Salzgeber, 20.Jan.22

Weitere Posts (1) zu diesem Thema.
