Amigo 57U Type 9043

• Pays
• Allemagne

• Fabricant / Marque
• Schaub und Schaub-Lorenz

• Année
• 1956/1957

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 6032

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 7

• Lampes / Tubes
• DC90 DF96 DK92 DF96 DF96 DAF96 DL94

• Principe général
• Super hétérodyne, conversion double ou triple; FI/IF 460/10700/6500 kHz

• Circuits accordés
• 7 Circuits MA (AM)     13 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Tension / type courant
• Secteur et Piles (tous types). / AC 110; 127; 155; 220; DC 1,5 & 90 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Puissance de sortie
• 0.25 W (qualité inconnue)

• Matière
• Boitier en bakélite

• De Radiomuseum.org

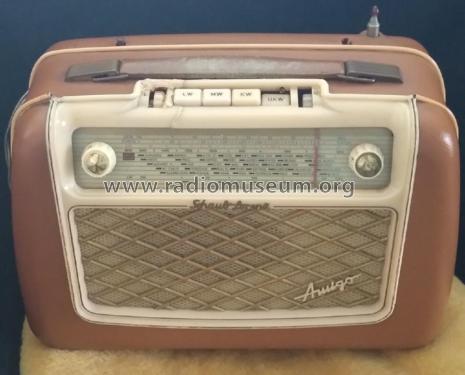

• Modèle: Amigo 57U Type 9043 - Schaub und Schaub-Lorenz

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 330 x 230 x 140 mm / 13 x 9.1 x 5.5 inch

• Remarques

• Der Amigo 57U Type 9043 von Schaub-Lorenz ist für UKW ein Doppelsuper mit ZF 10.700 MHz und 6.500 MHz. Eine "Reserve" Heizbatterie (2 Monozellen parallel) kann durch umlegen des "Reserve" Schalters S4 hinten am Gerät aktiviert werden.

  Siehe auch Schaub Amigo 57U Type 9243.

• Poids net
• 6.3 kg / 13 lb 14 oz (13.877 lb)

• Prix de mise sur le marché
• 299.00 DM

• Source
• HdB d.Rdf-& Ferns-GrH 1956/57 / Radiokatalog Band 1, Ernst Erb

• Schémathèque (1)
• -- Original-techn. papers.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 971 modèles d'appareils, 830 avec des images et 690 avec des schémas.
  Tous les appareils de Schaub und Schaub-Lorenz
