• Country
• Germany

• Manufacturer / Brand
• Schaub und Schaub-Lorenz

• Year
• 1960/1961

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 23617

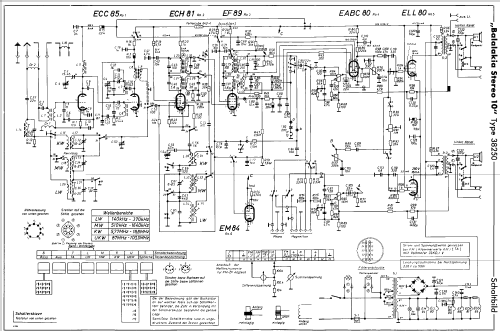

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECC85 ECH81 EF89 EABC80 EM84 ELL80

• Number of Transistors

• Semiconductors
• Tr.Gl.=Metal-rectif.

• Main principle
• Superheterodyne (common)

• Tuned circuits
• 6 AM circuit(s)     10 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Record Player (perh.Changer)

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 155; 220 Volt

• Loudspeaker
• 2 Loudspeakers

• Power out
• 6 W (undistorted)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Balalaika Stereo 10 38250 - Schaub und Schaub-Lorenz

• Shape
• Console, Lowboy (legs < 50 %).

• Dimensions (WHD)
• 876 x 784 x 390 mm / 34.5 x 30.9 x 15.4 inch

• Notes

• Dial lamps: 2x 7V/0,3A.

  Die EF89 dient im Stereo-Betrieb (Plattenspieler) als NF-Vorstufe für den linken Kanal. Bei Radio-Betrieb (Mono) werden beide Endröhren von der Vorstufe des rechten Kanals (EABC80) angesteuert und die EF89 arbeitet als letzte ZF-Stufe des Empfangsteils.

• Net weight (2.2 lb = 1 kg)
• 32 kg / 70 lb 7.8 oz (70.485 lb)

• Price in first year of sale
• 565.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1960/61

• Literature/Schematics (1)
• -- Original-techn. papers.
