• Pays
• Allemagne

• Fabricant / Marque
• Schaub und Schaub-Lorenz

• Année
• 1958/1959

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 5982

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 4

• Lampes / Tubes
• DK96 DF96 DAF96 DL96

• Principe général
• Super hétérodyne (en général); FI/IF 472 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO et OC

• Tension / type courant
• Secteur et Piles (tous types). / 110; 127; 155; 220 / 75 & 1,5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 12 cm = 4.7 inch

• Puissance de sortie
• 0.12 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

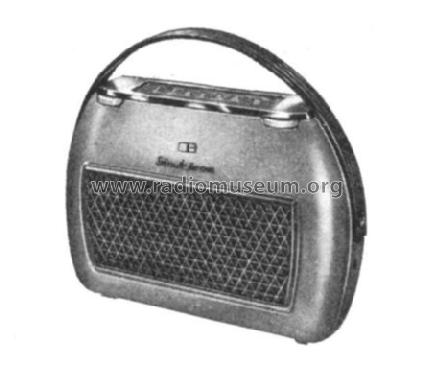

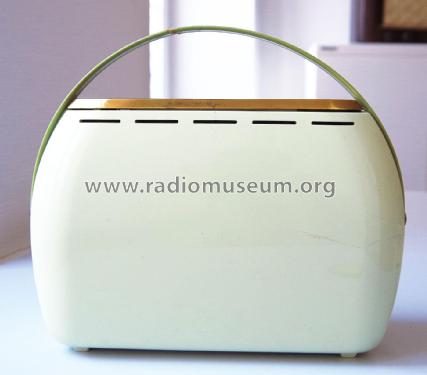

• Modèle: Polo 58 9027 - Schaub und Schaub-Lorenz

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 280 x 185 x 85 mm / 11 x 7.3 x 3.3 inch

• Remarques
• Ausgangsleistung bei Netzbetrieb = 0,2 W.

• Poids net
• 2.8 kg / 6 lb 2.7 oz (6.167 lb)

• Prix de mise sur le marché
• 149.00 DM

• Source
• HdB d.Rdf-& Ferns-GrH 1958/59 / Radiokatalog Band 1, Ernst Erb

• Schémathèque (1)
• -- Original-techn. papers. (Schaub-Lorenz Koffergeräte 1958 (Rdf 53/59))
