• Paese
• Germania

• Produttore / Marca
• Schaub und Schaub-Lorenz

• Anno
• 1953

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 19276

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 10

• Valvole
• EF94 EC92 EC92 ECH81 EF93 EF94 EABC80 EL12 EM71 AZ12

• Principio generale
• Supereterodina (in generale); ZF/IF 472/10700 kHz

• N. di circuiti accordati
• 8 Circuiti Mod. Amp. (AM)     11 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), piú di 2 gamme di onde corte (> 2 x OC) e MF (FM).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 127; 155; 220; 240 Volt

• Altoparlante
• 2 altoparlanti / Ø 22 cm = 8.7 inch

• Materiali
• Mobile in legno

• Radiomuseum.org

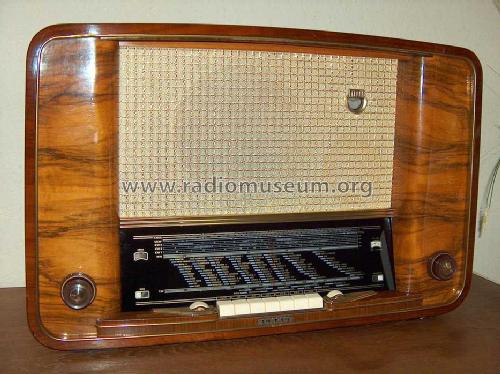

• Modello: Gross-Super 54A SG54A - Schaub und Schaub-Lorenz

• Forma
• Soprammobile con pulsantiera/tastiera.

• Dimensioni (LxAxP)
• 660 x 430 x 280 mm / 26 x 16.9 x 11 inch

• Annotazioni

• Gross-Super 54A SG54A ist ein Modell der Zwischensaison 1953.

  Drehbare Ferritantenne mit eigener Vorstufe, KW-Lupe, separate Bandbreite-Regelung.
  Siehe auch Schaub Gross-Super 54 ohne Ferritantenne.

  Gross-Super 54A ist technisch identisch mit Lorenz Nymphenburg A.

  KW-Bereiche:

  KW 1 58...185 m
  KW 2 23....58 m
  KW 3 13,5...23 m

• Peso netto
• 17 kg / 37 lb 7.1 oz (37.445 lb)

• Prezzo nel primo anno
• 539.00 DM

• Fonte esterna dei dati
• Erb

• Bibliografia
• Rundfunk- und Fernseh-Katalog 1953/54 (S.108)

• Letteratura / Schemi (1)
• Funkschau (13/1953, S.239 ff.)

• Letteratura / Schemi (2)
• -- Schematic

• Altri modelli

• In questo link sono elencati 972 modelli, di cui 831 con immagini e 690 con schemi.
  Elenco delle radio e altri apparecchi della Schaub und Schaub-Lorenz
