• Paese
• Germania

• Produttore / Marca
• Schaub und Schaub-Lorenz

• Anno
• 1931–1933

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 6195

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole
• RENS1204 REN904 REN904 RE134 RE134 RGN1054

• Principio generale
• A circuiti accordati (TRF o amplif. diretta in generale); 1 Specialità; 2 Stadi BF; Rivelazione per caratteristica di placca

• N. di circuiti accordati
• 2 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e onde lunghe (OL).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110-220 Volt

• Altoparlante
• AP din.(bobina mobile) - elettrodinamico o a magnete permanente (?).

• Materiali
• Mobile in legno

• Radiomuseum.org

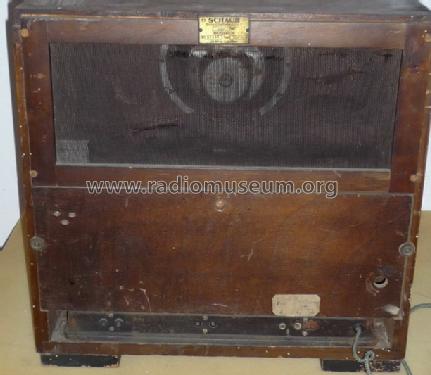

• Modello: York W - Schaub und Schaub-Lorenz

• Forma
• Soprammobile verticale (sviluppato in altezza; no cattedrale, sin decorazioni).

• Dimensioni (LxAxP)
• 450 x 455 x 325 mm / 17.7 x 17.9 x 12.8 inch

• Annotazioni
• auch RE304 [501]

• Peso netto
• 18.5 kg / 40 lb 12 oz (40.749 lb)

• Prezzo nel primo anno
• 347.00 RM !

• Fonte dei dati
• Katalog Radio-Zentrale Prohaska 1931/32 / Radiokatalog Band 1, Ernst Erb

• Riferimenti schemi
• Röhren in FS-Bestückungstabellen

• Bibliografia
• Katalog Radio-Zentrale Prohaska 1932/33

• Bibliografia immagini
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.

• Altri modelli

• In questo link sono elencati 972 modelli, di cui 828 con immagini e 690 con schemi.
