Cithare FM B86 10 transistors, 6 diodes

Schneider (Frères, Radio-Télévision); Paris, Ivry / Seine

Data
Forum
Pictures
Collections

  • Year
  • 1965 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 300811

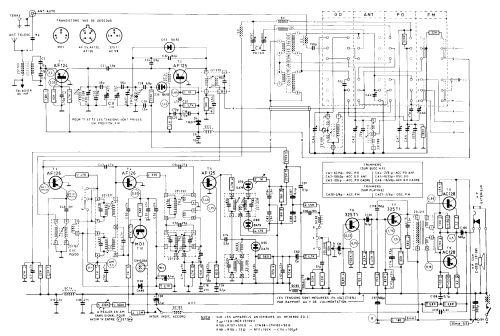

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 8
  • Main principle
  • Superheterodyne (common); ZF/IF 457/10700 kHz
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Dry Batteries / 3R12: 2 x 4.5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12 cm = 4.7 inch
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Cithare FM B86 [10 transistors, 6 diodes] - Schneider Frères, Radio-
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 285 x 195 x 75 mm / 11.2 x 7.7 x 3 inch
  • Notes

  • 3 gammes d'ondes : FM de 87 à 101 MHz, PO de 520 à 1636 kHz, GO de 153 à 272 kHz. Étage HF en FM. Cadre antiparasite ferroxcube, antenne télescopique. Prise antenne-auto, prise de terre, prise écouteur ou HP extérieur.

    Indicateur d'accord lumineux "Luomatic" par Luciole 12 V / 0.05 A en utilisant l'amplificateur continu MO1.

    Coffret bois gainé gris et rouge ou gris et noir.

    Ce modèle est décrit dans l'édition C du notice technique; pour le version avec 9 transistors, voir Cithare FM, pour le version avec 10 transistors et 3 diodes voir Cithare FM.

    Le modèle est équipé d'un HP avec une impédance Z = 13 ohms (appareils antérieurs au no. 28.800) ou avec impédance Z = 20 ohms (appareils à partir du no. 28.800).

  • Net weight (2.2 lb = 1 kg)
  • 2.1 kg / 4 lb 10 oz (4.626 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
