• Country
• France

• Manufacturer / Brand
• Schneider Électronique (mesure); Ivry, Rungis

• Year
• 1972 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 254321

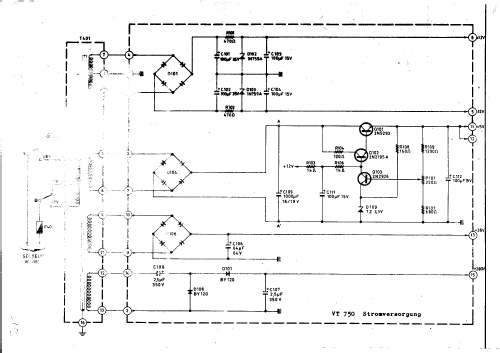

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• TAF1317A TAF1317A TAF1317A

• Number of Transistors
• 23

• Semiconductors
• BC153 2N2714 2N2926 2N3390 2N3415 2N3417 2N5293 U6A993659X U6A994659X BY120 W01 µA709 SN7441 SN7490

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Voltmètre numérique - Digital-Voltmeter VT 750 - Schneider Électronique mesure;

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 144 x 72 x 145 mm / 5.7 x 2.8 x 5.7 inch

• Notes

• Digital - Voltmeter  VT 750, Fa. Schneider, Frankreich

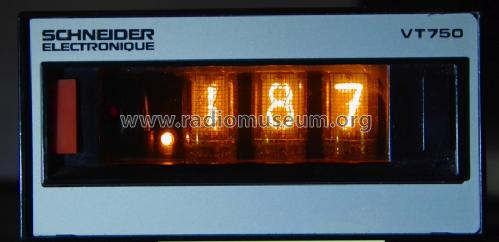

  Besonderheiten: Einbau-Voltmeter (Panelmeter), nach Abnahme der Halterung auch für Aufstellung geeignet, mit 3-stelliger Nixie-Anzeige.

  Technische Daten:

  Meßbereich 1 mV bis 1 V=, Anzeige 3-stellig 1 mV bis 1,999 Volt. Die 1 ist als Leuchtbalken ausgebildet. 3 Nixie-Röhren vom Typ TAF1317A (Hersteller Thomson CSF). Eingangswiderstand 1 MΩ, Genauigkeit der Anzeige 0,1% oder plus/minus 1 Digit. 1 Messung pro Sekunde. Automatischer Nullabgleich und eingebaute Eichspannungsquelle. Stromversorgung 110 - 240 Volt, Leistungsaufnahme 10 VA, Erweiterung des Meßbereiches auf 10, 100, 1000 V durch Spannungsteiler/Widerstandsdekade.

  Das Gerät ist bestückt mit 12 Integrierten Schaltkreisen, 21 Transistoren, 2 FET, 23 Dioden, 6 Z-Dioden und 4 Gleichrichtern.

  Alle  Halbleiter nur 1x gelistet

• Price in first year of sale
• 720.00 DM

• Mentioned in
• -- Original-techn. papers.

• Literature/Schematics (1)
• -- Original prospect or advert (Funkschau (FS), Heft 25/1973, Seite 3128)

• Author
• Model page created by Reinhard Keins. See "Data change" for further contributors.
