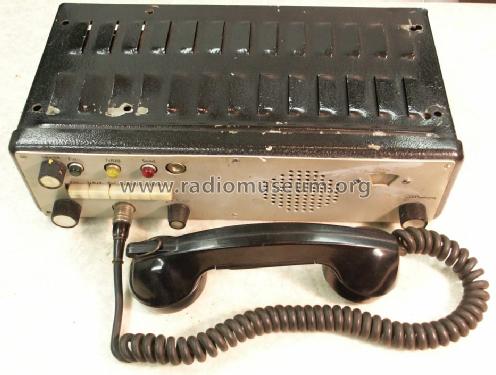

FM-Taxifunkgerät 2m-Band
Schollmeier, Wolfgang Autofunk; Mannheim
- Pays
- Allemagne
- Fabricant / Marque
- Schollmeier, Wolfgang Autofunk; Mannheim
- Année
- 1960 ??
- Catégorie
- Emetteur / récepteur commercial (TRX non amateur)
- Radiomuseum.org ID
- 233048
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 18
- Lampes / Tubes
- 6AK5W 6AK5W ECH81 6AK5W 6AK5W 6AK5W 6AK5W ECC83 EL95 6AK5W 6AU6 6AK5W 6AK5W 6AK5W 6AK5W 6AK5W 6AK5W QQE02/5
- No. de transistors
- 2
- Principe général
- Transceiver (poste récepteur/émetteur combiné)
- Gammes d'ondes
- FM uniquement
- Tension / type courant
- Accumulateur (par exemple pour autoradios ou radio) / 6; 12 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 8 cm = 3.1 inch
- Puissance de sortie
- 2.5 W (qualité inconnue)
- Matière
- Boitier métallique
- De Radiomuseum.org
- Modèle: FM-Taxifunkgerät 2m-Band - Schollmeier, Wolfgang Autofunk
- Forme
- Chassis (pour intégration dans meuble)
- Dimensions (LHP)
- 370 x 100 x 210 mm / 14.6 x 3.9 x 8.3 inch
- Remarques
-
Schollmeier Autofunk FM-Taxifunkgerät
Frequenz: 2m-Band 148 - 155 MHz (zwei bequarzte S/E-Kanäle)
Frequenzraster: 50 kHz
Modulation: FM
HF-Leistung: 6 Watt
Empfänger: Doppelsuper
Demodulator: Ratiodetektor
NF-Leistung: 2,5 Watt
Erzeugung der Anodenspannung: selbstschwingender Transistorwandler
Stromversorgung: ext. 6 bzw.12 Volt unschaltbar
Stromaufnahme: ca. 7,5 Ampere (Sendebetrieb).
- Poids net
- 6.5 kg / 14 lb 5.1 oz (14.317 lb)
- Littérature
- -- Original-techn. papers.
- Auteur
- Modèle crée par Heinz-Helmuth Grimm. Voir les propositions de modification pour les contributeurs supplémentaires.
