Silvertone 7080 Ch= 101.809 ,(-2)

Sears, Roebuck & Co.; Chicago (IL)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1947–1949 ?
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 57002
    • Marke: Silvertone

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 6
  • Hauptprinzip
  • Super mit HF-Vorstufe; ZF/IF 455 kHz; 2 NF-Stufe(n)
  • Anzahl Kreise
  • 7 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle, keine anderen.
  • Spezialitäten
  • Plattenwechsler
  • Betriebsart / Volt
  • Wechselstromspeisung / 117 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 5.25 inch = 13.3 cm
  • Belastbarkeit / Leistung
  • 1.9 W (Qualität unbekannt)
  • von Radiomuseum.org
  • Modell: Silvertone 7080 Ch= 101.809 , - Sears, Roebuck & Co.; Chicago
  • Form
  • Tischmodell, Zusatz nicht bekannt - allgemein.
  • Bemerkung

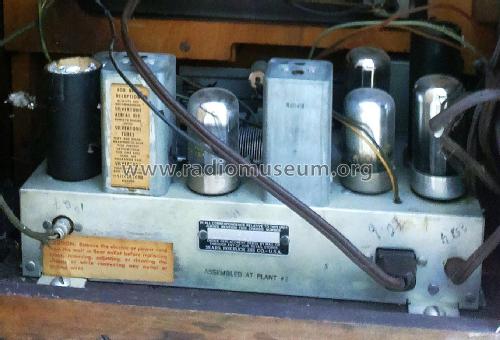

  • According to Beitman Radio Diagrams the Silvertone 7080 and 7100 from Sears, Roebuck & Co. use the chassis 101.811 but this seems to be an error and should read 101.809 or 101.809-1 or -2 depending on change level. The chassis number can be seen on the rear. According to Photofact 3-49, set 58, folder 20 it is chassis 101.809-2, Rider's lists 101.809.

    All together (for Photofact) you find the following models within the same chassis family 101.809: 7080, 7080A with chassis 101.809-2, 8083 and 8083A with chassis 101.809-1A, 8084 and 8084A with chassis 101.809-1B (only looking at the top this can be confusing) and models 8101, 8101A, 8101B and 8101C with chassis 101.809-3C. Possibly there are even more models for this chassis family. Therefore please be careful when uploading pictures, schematics or data.
  • Datenherkunft extern
  • Ernst Erb
  • Schaltungsnachweis
  • Rider's Perpetual, Volume 16 = ca. 1948 and before
