• Land
• USA

• Hersteller / Marke
• Sears, Roebuck & Co.; Chicago (IL)

• Jahr
• 1937–1939

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 56313

• • Marke: Silvertone

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 6D6 6D6 6C6 43 1-V

• Hauptprinzip
• Geradeaus ohne Rückkopplung; 2 NF-Stufe(n)

• Anzahl Kreise
• 2 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Wechselstromspeisung / 40 watts, 50 to 60 cycles, 105 - 125 Volt

• Lautsprecher
• Dynamischer LS, mit Erregerspule (elektrodynamisch) / Ø 5 inch = 12.7 cm

• Belastbarkeit / Leistung
• 0.98 W (Qualität unbekannt)

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org

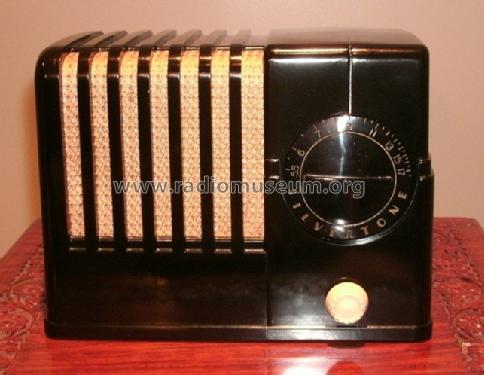

• Modell: Silvertone 4500 Streamliner Order= 57F 4500, Ch= 101.393 - Sears, Roebuck & Co.; Chicago

• Form
• Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).

• Abmessungen (BHT)
• 9.75 x 7.25 x 5.75 inch / 248 x 184 x 146 mm

• Bemerkung

• The Silvertone model Streamliner with chassis 101.393 from Colonial was available in black colored bakelite with Gold colored grille as model 4500, in Ivory as model 4505 and in Mottled Walnut as model 4518. Rider's 8-15, a schematic from May 1, 1936 is for the models 4414, 4415, 4500, 4505 and 4506. Autotransformer! Speaker field is 1750 ohms. Direct tuning, 2-gang tuning condenser. One untuned RF stage. Broadcast from 545 to 1720 kHz. Undistorted output 0.98 watts, max. 1.64 watts. Price of model 4500 dropped from 9.89 to 7.95 in 1939. There are also models with suffix A.
  This model family was designed by John R. Morgan in 1936 which won a price in October 1936 for "outstanding beauty" in the US "Modern Plastics Competition". The design patent was Nr. 100,501 from July 21, 1936, filed May 25, 1936. The model first appeared as models 4414 in Ebony and 4415 in Ivory, already in "Plaskon" with the name "Election". But in the Sears catalog it is named as Bakelite! See also some summaries about Silvertone here.

• Originalpreis
• 9.89 $

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Schaltungsnachweis
• Rider's Perpetual, Volume 8 = 1937 and before

• Literaturnachweis
• Collector's Guide to Antique Radios 4. Edition (Machine Age to J.Vol.3 Stein 99)

• Literatur/Schema (1)
• Riders 8-15

• Literatur/Schema (2)
• The Sears Silvertone Catalogs 1930-1942 (page 122, 138, 152, 164)

• Literatur/Schema (3)
• Sears, Roebuck Catalogs (Silvertone) (# 175, 1937/38, page 655. #176, 1938, page 464. #177, 1938/39 page 708. #178, 1939 page 678.)
