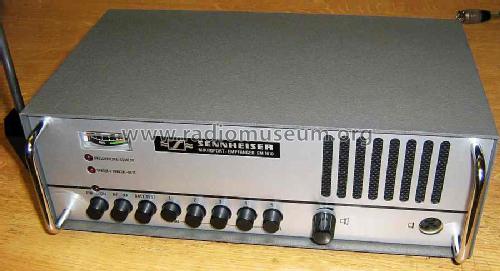

Mikroport-Empfänger EM1010

• Country
• Germany

• Manufacturer / Brand
• Sennheiser Electronic (Labor W); Wennebostel

• Year
• 1973–1980

• Category
• Commercial Receiver (may include amateur bands)

• Radiomuseum.org ID
• 127693

• Picture

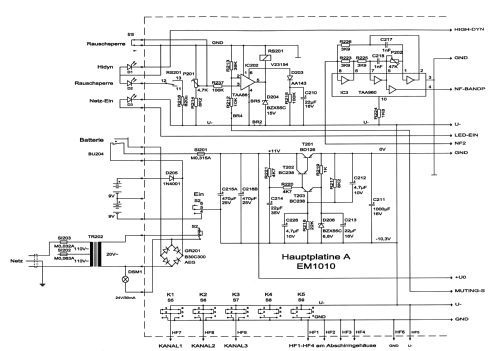

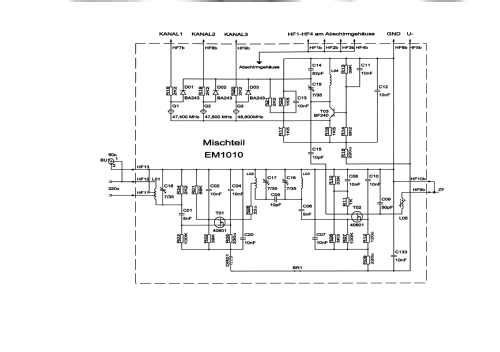

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 10700 kHz

• Wave bands
• Wave Bands given in the notes.

• Details
• Other Combination - see Notes

• Power type and voltage
• Line / Batteries (any type) / 110; 220 / 2 × 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Metal case

• from Radiomuseum.org
• Model: Mikroport-Empfänger EM1010 - Sennheiser Electronic Labor W;

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 294 x 102 x 195 mm / 11.6 x 4 x 7.7 inch

• Notes

• drei Empfangs - Frequenzen 36,7 / 37,1 und 37,9 MHz,bestückt mit Quarzoszillator, abschaltbare Rauschsperre,Lautstärkeregler, vorbereitet für Diversity - Betrieb, Eingang für unsymetrisch 60 Ohm und symetrischen 240 Ohm - Quellen, Anzeigeinstrument.

  Es gibt eine Breitbandversion (Einfachsuper mit ZF 10,7 MHz) und eine Schmalbandversion (Doppelsuper mit 1.ZF 10,7 MHz und 455 kHz als 2. ZF). Mit dem Mikroportsender SK1007-1 hat man die Möglichkeit, die Senderbatterie zu überwachen.

• Net weight (2.2 lb = 1 kg)
• 3.3 kg / 7 lb 4.3 oz (7.269 lb)

• Mentioned in
• -- Original-techn. papers. (1979/1980)

• Literature/Schematics (1)
• Funk-Technik (FT) (9/1973, S. 303 / Neuvorstellung, Werbeanzeige)

• Author
• Model page created by Karlheinz Fischer. See "Data change" for further contributors.
