• País
• Estados Unidos

• Fabricante / Marca
• Sentinel Radio Corp., Evanston, Illinois

• Año
• 1947/1948

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 57568

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• 12BE6 12BA6 12AT6 50B5 35W4

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red: Aparato AC/DC. / 117 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 3 inch = 7.6 cm

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org

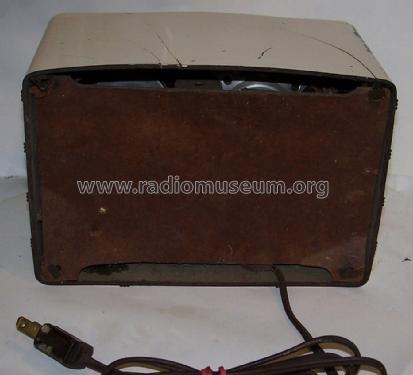

• Modelo: 309-I - Sentinel Radio Corp., Evanston

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Ancho, altura, profundidad
• 8 x 5.375 x 5 inch / 203 x 137 x 127 mm

• Anotaciones

• Color= Ivory. Built in loop antenna.

  A Sentinel Folder for season 1947/48 shows the following models together: 285, 286, 289, 296, 298, 302, 305, 309, 313, 314, 315 and 316 in different colors, for instant suffix "I" for Ivory and "W" for Walnut.

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Referencia esquema
• Rider's Perpetual, Volume 17 = 1948 and before

• Mencionado en
• Collector's Guide to Antique Radios 4. Edition

• Documentación / Esquemas (1)
• Photofact Folder, Howard W. SAMS (Date 11-47, Set 28, Folder 4718-30)

• Documentación / Esquemas (2)
• Table Top Radios Vol. 1 Stein 98 (page 140.)

• Documentación / Esquemas (3)
• Shown for Season 1947/48 in a Sentinel Folder.
