• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Sentinel Radio Corp., Evanston, Illinois

• Anno
• 1936

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 244525

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 6A7 6D6 75 41 80

• Principio generale
• Supereterodina (in generale); ZF/IF 465 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e 2 gamme di onde corte (2 x OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 95-260 Volt

• Altoparlante
• AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 6 inch = 15.2 cm

• Materiali
• Mobile in legno

• Radiomuseum.org

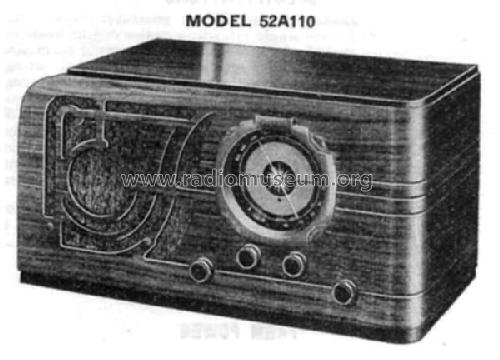

• Modello: 52A [95-260V mains] - Sentinel Radio Corp., Evanston

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 17.5 x 9.5 x 8.5 inch / 445 x 241 x 216 mm

• Annotazioni

• Three bands with tuning ranges 540 to 1720 kc, 1.7 to 5.6 and 5.8 to 18.1 Mc. AVC, variable tone control. 6 inch speaker (schematic indicates 6 or 8 inch speaker). Selected walnut  veneers.

  Mains 95 - 260 V, 25 or 50 cycles.

  Specified weight is shipping weight.

• Peso netto
• 25 lb 0 oz (25 lb) / 11.350 kg

• Bibliografia
• Rider's Perpetual, Volume 8 = 1937 and before

• Altri modelli

• In questo link sono elencati 710 modelli, di cui 350 con immagini e 602 con schemi.
  Elenco delle radio e altri apparecchi della Sentinel Radio Corp., Evanston, Illinois
