• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Setchell Carlson, Inc.; St.Paul (MN)

• Anno
• 1957

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 132841

• • Brand: Doraphone

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 19

• Valvole
• 6BN4 6CG8 6BA6 6AU6 6AM8 6AW8 6AU8 6AU6 6T8 6AQ5 12AU7A 6V6GT 6AL5 12AU7A 6DQ6A 6AX4GT 1B3GT 5U4GB 17AVP4A

• Principio generale
• Supereterodina (in generale)

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 cycles, 105-120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 6 inch = 15.2 cm

• Materiali
• Pelle / stoffa / plastica ma con altro materiale sottostante

• Radiomuseum.org
• Modello: P-62 Ch= C-101 - Setchell Carlson, Inc.; St.

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 16 x 13 x 16.5 inch / 406 x 330 x 419 mm

• Annotazioni

• Setchell Carlson Portable P-62, "L Type chassis" C-101;
  ~15" b/w TV with US standard VHF "Neutrode" tuner.
  Built-in antenna,
  Cabinets in maroon, gold-thread tan, ivory or pink,


• Fonte dei dati
• -- Original prospect or advert

• Letteratura / Schemi (1)

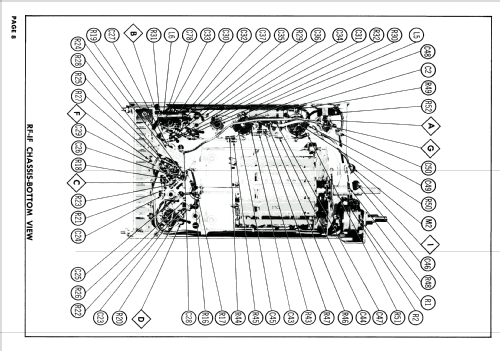

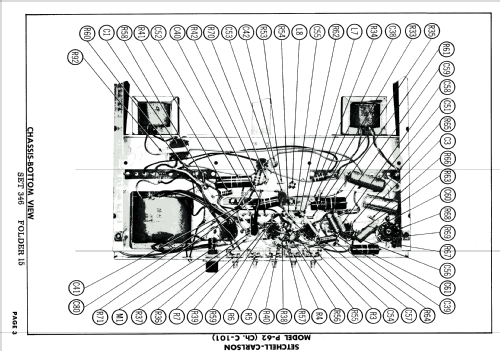

• Photofact Folder, Howard W. SAMS (Set 346 Folder 15 dated 2-57)

• Autore
• Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.
