• Pays
• People's Republic of China

• Fabricant / Marque
• Shanghai 101 上海一O一厂 Shanghai 101 Factory; Shanghai

• Année
• 1975 ??

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 180164

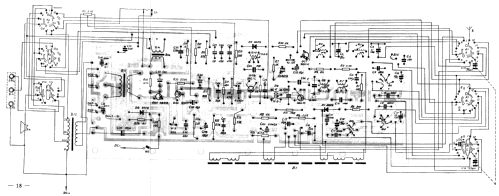

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 9

• Semi-conducteurs
• 3AG1E 3AG1C 3AG1C 3AX31D 3AX31B 3AD6 3AD6 3AD6 3AX31

• Principe général
• Super hétérodyne (en général); FI/IF 465 kHz; 3 Etage(s) BF

• Circuits accordés
• 5 Circuits MA (AM)

• Gammes d'ondes
• PO et 2 x OC

• Tension / type courant
• Secteur et Piles (tous types). / AC 220 / 12 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Red Wave 红波 171 - Shanghai 101 上海一O一厂

• Forme
• Modèle de table générique

• Remarques
• The radio model Red Wave 红波 171 (Hongbo) has the following key features 主要性能: Frequency range 频率范围: broadcast band 535 - 1605 kc plus SW 2.2 - 6 mc and 6 - 18 mc. Loudspeaker 8 ohm, transformer provides also for external LS of 250 ohm or 8 ohm (Interphone). 8 diodes. The power supply uses a rectifier plus two transistors: 3AD6 and 3AX31B plus the Zener-Diode 2CW5.

• Littérature
• 03-Transistor Radio Circuit Manual 1981 August (1 of 5) (page 406.)

• Schémathèque (1)
• 19-Radio Manual Shanghai 101 Factory, 1981 (26 models) (page 16.)

• Auteur
• Modèle crée par Ernst Erb. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 28 modèles d'appareils, 28 avec des images et 27 avec des schémas.
