- Country
- Italy
- Manufacturer / Brand
- SIARE (-Crosley); Piacenza
- Year
- 1938/1939
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 30723

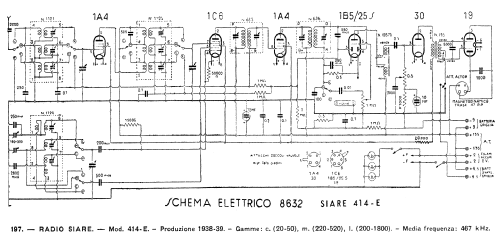

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 6
- Main principle
- Superhet with RF-stage; ZF/IF 467 kHz
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Storage and/or dry batteries / -4 & -9 & +2 & +135 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- from Radiomuseum.org
- Model: 414E - SIARE -Crosley; Piacenza
- Notes
-
La 19 poteva essere polarizzata con -4 o con 0 V. La 30 era polarizzata a -9 V, quindi le indicazioni + e - sul condensatore relativo (10 μF) dovrebbero essere invertite.
Il telaio è collegato alla rete elettrica. Occorre prestare attenzione perchè anche in CC le tensioni elevate sono pericolose.
Non tutti i casi sono dichiarati poichè spesso chi propone il modello non lo può sapere.
- Source of data
- Il Radio Libro (E.D. Ravalico) Edizioni Hoepli
- Mentioned in
- -- Schematic (Schemario degli Apparecchi Radio. D.E. Ravalico – Hoepli – 1944.)
- Author
- Model page created by Alessandro De Poi. See "Data change" for further contributors.
