• Paese
• Germania

• Produttore / Marca
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Anno
• 1930/1931

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 5574

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 2

• Valvole
• RE084s RE134S

• Principio generale
• A reazione (con rigenerazione); 1 Stadi BF

• N. di circuiti accordati
• 1 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie e lunghe in una sola gamma.

• Tensioni di funzionamento
• Alimentazione a corrente continua (CC) / 110-220 Volt

• Altoparlante
• - Questo apparecchio richiede altoparlante/i esterno/i.

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 21G - Siemens & Halske, -Schuckert

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Dimensioni (LxAxP)
• 330 x 210 x 130 mm / 13 x 8.3 x 5.1 inch

• Annotazioni

• Halbkreisförmige «Riesenskala» [569]

  Die Inbetriebnahme-Anleitung am Boden nennt abweichend die RE034s als Audion-Röhre. Möglicherweise ist das fehlerhaft, da die Schaltung mit (Spar-) Trafokopplung mit der RE084s bessere Anpassung ergeben sollte. Alle bekannten Schaltpläne nennen ebenfalls die RE084s.

  Beim Nachfolgemodell Siemens 22G, auch mit Trafo-Kopplung, ist ebenfalls die RE084s eingesetzt, hier ist das auch durch den Hersteller-Prospekt belegt.

• Prezzo nel primo anno
• 92.00 RM !

• Fonte dei dati
• Katalog Radio-Zentrale Prohaska 1930/31 / Radiokatalog Band 1, Ernst Erb

• Riferimenti schemi
• Lange + FS-Bestückungstabellen

• Bibliografia
• Funkgeschichte der GFGF (Nr. 56/1987, S.22 f. (Grundlagen der Riesenskala))

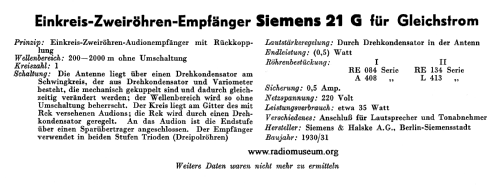

• Letteratura / Schemi (1)
• -- Schematic

• Letteratura / Schemi (2)
• Lange / Nowisch, "Empfängerschaltungen der Radioindustrie"
