Gross-Super 586W

Siemens-Austria (WSW); Wien

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1957/1958
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 10665
    • alternative name: Ges. für Technische Glaswaren
    • Brand: Wiener Schwachstrom Werke (WSW)

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 8
  • Principio principal
  • Superheterodino en general; ZF/IF 460/10800 kHz
  • Número de circuitos sintonía
  • 6 Circuíto(s) AM     11 Circuíto(s) FM
  • Gama de ondas
  • OM, OL, OC y FM
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 110; 125; 150; 220; 240 Volt
  • Altavoz
  • 3 Altavoces
  • Material
  • Madera
  • de Radiomuseum.org
  • Modelo: Gross-Super 586W - Siemens-Austria WSW; Wien
  • Forma
  • Sobremesa de botonera.
  • Ancho, altura, profundidad
  • 680 x 450 x 300 mm / 26.8 x 17.7 x 11.8 inch
  • Anotaciones
  • 7 Tasten; 2 Türen; var.BBr.
  • Peso neto
  • 18 kg / 39 lb 10.4 oz (39.648 lb)
  • Precio durante el primer año
  • 4,200.00 öS
  • Ext. procedencia de los datos
  • E. Erb 3-907007-36-0
  • Procedencia de los datos
  • Radiokatalog Band 2, Ernst Erb
  • Documentación / Esquemas (1)
  • -- Original-techn. papers.

 Colecciones | Museos | Literatura

Colecciones

El modelo Gross-Super es parte de las colecciones de los siguientes miembros.

 Forum

Contribuciones en el Foro acerca de este modelo: Siemens-Austria WSW;: Gross-Super 586W

Hilos: 5 | Mensajes: 15

Hallo schon wieder,

eine weitere Frage ist aufgetaucht: Welche Farbgebung hat das WSW-Emblem unter der Tastatur  im Original?

Die Farbreste meines Exemplares sagen: 'Hintergrund gold, erhabene Schrift o.Farbe=grün, ovaler Rand evtl. gold, da Rückseite bereits gold. Damit wäre kein Durchlicht mehr möglich).

Auf den Bildern zum Modell ist aber auch eine Version mit 'Hintergrund o.Farbe=grün, erhabene Schrift gold, ovaler Rand gold' - also genau invers.

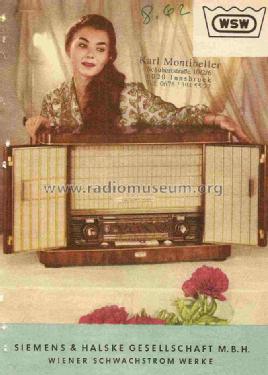

Auf dem Prospektbild ahnt man eher meine Variante.

Ich wäre dankbar für einen Hinweis.

Dietmar Herian, 17.Jul.13

Weitere Posts (2) zu diesem Thema.

Guten Tag liebe Sammlerkollegen!

Ich habe mir dieses Modell kürzlich zugelegt und bin gerade dabei es aufzuarbeiten.

Da das Gehäuse ja offensichtlich von Siemens Schatulle ist, kann ich mir dort wohl die Tips zu dessen Restauration holen.

Das Klangregister jedoch, vielmehr die Tasten darauf, ist wohl 586W-spezifisch.

  •  Hat jemand schon mal die eingravierte Beschriftung dieser Tasten aufgefrischt?  An anderer Stelle im Forum wird für diesen Zweck mit Ölkreide gearbeitet. An anderer Stelle las ich auch von Lackieren der Tasten mit schwarzem Lack und nach Antrocknen 'überwischen' mit Nitroverdünnung bis nur noch der Lack in den Vertiefungen übrig ist.

        Gibt es dazu schon Erfahrungen oder Tips zur Verarbeitung?

  • Ein zweites Problemchen: der Stift für die Senderverstellung am UKW-Tuner saß ursprünglich ganz fest und geht jetzt selbst nach intensivem Ölbad (WD-40) nur relativ zäh - oder ist die Rückstellfeder zu schwach? Gibt es dazu schon Langzeit-Erfahrungen? Ich überlege den Stift ganz und gar mit Skalenstahlseil am Hebel zu befestigen um die Rückholung sicherzustellen.

Dietmar Herian, 15.Jul.13

Weitere Posts (5) zu diesem Thema.

Schlechter UKW Empfang

Kann es sein das es daran liegt weil ich nach dem R21 bei der EF 80 Röhre 138V anstatt der im Plan eingezeichneten 38V anliegen ?

Danke für eure Hilfe



mfg

H.M.

Manfred Hanzl, 14.May.12

Weitere Posts (5) zu diesem Thema.

Hallo werte Sammlerkollegen!
Eines meiner absoluten Lieblingsstücke WSW 586W produziert tonmäßig folgenden  Schönheitsfehler.  Bei  kleinerer  Lautstärke  perfekter  Ton auch in den Höhen. Ab mittlerer Lautstärke werden leider die S in der Sprache sehr stark betont. Man könnte auch sagen der Radio lispelt. Durch gefühlvolles Drehen an den UKW Abgleichspulen ändert sich zwar manches aber dieses Geräusch bleibt. Kommt das von der Endstufe? -  wie gesagt wird erst aktuell ab mittlerer Lautstärke. Kann das auch von einem Kondensator kommen? Bitte um Eure Erfahrung- vielen Dank - Klaus Madner

Klaus Madner, 12.Nov.06

Weitere Posts (2) zu diesem Thema.

Schatulle, BHT 680x450x300 mm.

Gerhard Heigl, 10.Oct.02

Weitere Posts (1) zu diesem Thema.
