• Pays
• Allemagne

• Fabricant / Marque
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Année
• 1940 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 5341

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 13

• Lampes / Tubes
• EF13 ECH11 EF11 EF11 EM11 EBC11 EF12 EF12 EF12 EL12/325 EL12/325 AZ12 AZ12

• Principe général
• Super hétérodyne avec étage HF; FI/IF 468 kHz

• Circuits accordés
• 9 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et 2 x OC

• Particularités
• Tourne disque / changeur (châssis)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 130; 220; 240 Volt

• Haut-parleur
• 5 HP

• Matière
• Boitier en bois

• De Radiomuseum.org

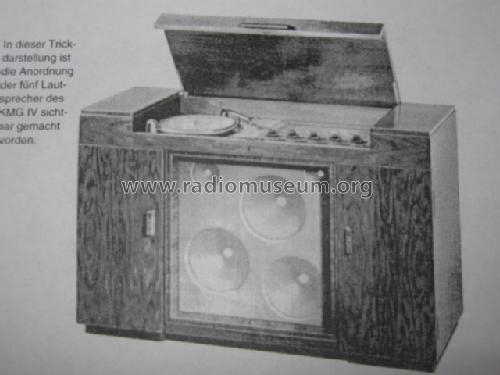

• Modèle: Kammermusikgerät KMG IV [Serie B] - Siemens & Halske, -Schuckert

• Forme
• Console de forme générique

• Dimensions (LHP)
• 1360 x 884 x 490 mm / 53.5 x 34.8 x 19.3 inch

• Remarques
•

• Source
• Radiokatalog Band 1, Ernst Erb

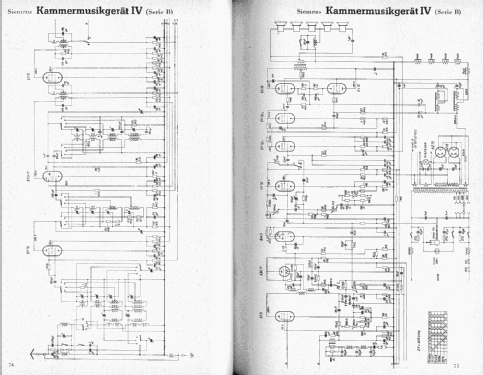

• Source du schéma
• Lange+Schenk+FS-Röhrenbestückung

• Littérature
• Radio-Mentor (1944, H.11/12 S.238-242)
