• Pays
• Allemagne

• Fabricant / Marque
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Année
• 1937/1938

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 5356

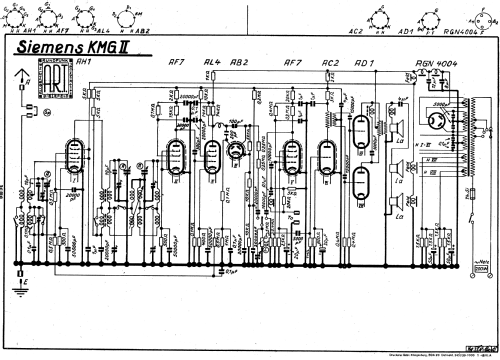

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 9

• Lampes / Tubes
• AH1 AF7 AL4 AB2 AF7 AC2 AD1 AD1 RGN4004

• Principe général
• Récepteur TRF avec détection diode; 3 Spécial; 3 Etage(s) BF

• Circuits accordés
• 3 Circuits MA (AM)

• Gammes d'ondes
• PO et GO

• Particularités
• Tourne disque / changeur (châssis)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110-240 Volt

• Haut-parleur
• 3 HP

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Kammermusik-Gerät KMG II - Siemens & Halske, -Schuckert

• Forme
• Console de forme générique

• Dimensions (LHP)
• 1500 x 965 x 550 mm / 59.1 x 38 x 21.7 inch

• Remarques
• S=KMG II; var.BBr.

• Prix de mise sur le marché
• 1,482.00 RM

• Source
• Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb

• Source du schéma
• Lange+Schenk+FS-Röhrenbestückung
