Klangmeister RG81

Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

Data
Forum
Pictures
Collections

  • Year
  • 1966–1968
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 26523

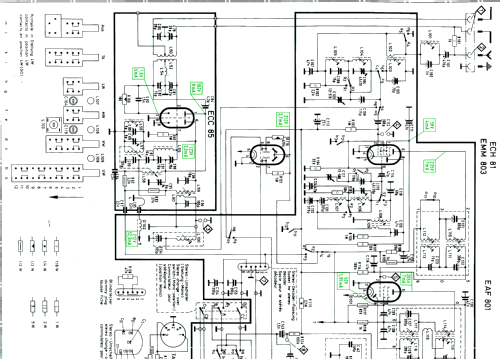

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • 3
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Klangmeister RG81 - Siemens & Halske, -Schuckert
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 680 x 210 x 160 mm / 26.8 x 8.3 x 6.3 inch
  • Notes

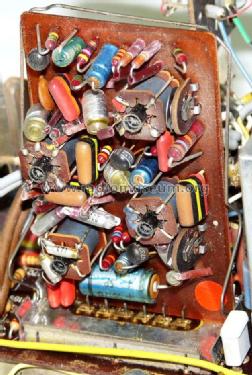

  • Stereo-Decoder eingebaut, Stereo-NF-Verstärker mit 2 Endstufen je 3 W. 2 x Ovallautsprecher 12 x 17 cm.
  • Net weight (2.2 lb = 1 kg)
  • 8.2 kg / 18 lb 1 oz (18.062 lb)
  • Price in first year of sale
  • 328.00 DM
  • External source of data
  • erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Klangmeister is part of the collections of the following members.

 Forum

Forum contributions about this model: Siemens & Halske, -: Klangmeister RG81

Threads: 1 | Posts: 1

Liebe Leser,

ein Radio dieses Typs habe ich kürzlich auf einem Flohmarkt gekauft. Nach Angabe des Verkäufers sollte es funktionieren. Zu Hause habe ich es kurz eingeschaltet - ja, es "spielte" tatsächlich, aber sehr leise. Nach dem Abnehmen der Rückwand dann der Schreck: Hier hatte jemand versucht, das Netzteil instand zu setzen. Das Ergebnis will ich Ihnen nicht vorenthalten, das Netzteil ist vom übrigen Chassis getrennt und läßt sich nach Entfernen der Befestigungsschrauben und Ziehen der Steckverbindungen leicht ausbauen.

Zu den im Foto angegebenen Positionsnummern gibt es folgende Informationen :

  1. mit Kabelbinder und Wärmeleitpaste (!) montierter Ersatz-Gleichrichter ;
  2. lose Befestigungsschraube;
  3. mit Kabelbinder montierter Zusatz-Elko, parallel verdrahtet;
  4. verdächtig aussehender X-Kondensator
  5. zwei frei hängende Widerstände, davon einer als Ersatz für das 100 Ohm Original, den zweiten dürfte es lt. Schaltbild gar nicht geben.

Der schwere Netzteil-Block war mit nur zwei von vier Schrauben wieder befestigt worden, der blaue Zusatz-Elko weist mehrere tiefe Beulen auf.

Fazit : eine Gefahr für den Nutzer und das Gerät gleichermaßen ! Zugegeben, ich war mal wieder etwas zu vertrauensselig, und das sollte man im eigenen Interesse nicht sein. Also, künftig grundsätzlich vor dem ersten Einschalten einer Neuerwerbung mindestens die Rückwand abnehmen und einen Blick in das Innere riskieren !

Was mich aber am meisten wundert ist die Sorglosigkeit des Reparateurs ...

Rolf Nickel, 22.May.09
