Phonosuper 54 833W EL41
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Paese
- Germania
- Produttore / Marca
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Anno
- 1953/1954
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 19395
832W
D_Siemens_Phonosuper 54 833W EL41_jpg
D_Siemens_phonosuper 54 8363W EL41_jpg
Prospekt Siemens Qualitäts-Serie 1954
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 7
- Numero di transistor
- Semiconduttori
- E220C85
- Principio generale
- Supereterodina (in generale); ZF/IF 468 kHz
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM) 9 Circuiti Mod. Freq. (FM)
- Gamme d'onda
- Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).
- Particolarità
- Giradischi (non cambiadischi)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110; 125; 150; 220 Volt
- Altoparlante
- AP magnetodinamico ellittico (magnete permanente e bobina mobile).
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: Phonosuper 54 833W [EL41] - Siemens & Halske, -Schuckert
- Forma
- Soprammobile con pulsantiera/tastiera.
- Dimensioni (LxAxP)
- 580 x 386 x 400 mm / 22.8 x 15.2 x 15.7 inch
- Annotazioni
-
Umschaltbare Richtantenne mit 360° Drehwinkel.
Empfängerteil: Qualitätssuper 54 (832W)
Phonoteil: 3-touriges Laufwerk, Kristalltonabnahmer für Normal- und Langspielplatten.Plattenspieler Polydor W3330
Dieses Gerät besitzt keine Netztrennung. Bei solchen Geräten können Chassis und Buchsen etc. unter Netzspannung stehen, bei manchen auch, wenn es ausgeschaltet ist. Es besteht bei Berührung Lebensgefahr. Wir weisen nicht bei jedem solchen Modell darauf hin.
- Peso netto
- 17 kg / 37 lb 7.1 oz (37.445 lb)
- Prezzo nel primo anno
- 460.00 DM
- Fonte esterna dei dati
- Erb
- Fonte dei dati
- Kat.d.Rundf.GrossH.1953/54
- Bibliografia
- -- Original prospect or advert
- Letteratura / Schemi (1)
- -- Schematic
| Abgleichvorschrift Phonosuper 564 833W | 563 KB |
- Documenti su questo modello
- Altri modelli
-
In questo link sono elencati 2515 modelli, di cui 2111 con immagini e 1326 con schemi.
Elenco delle radio e altri apparecchi della Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Collezioni
Il modello Phonosuper 54 fa parte delle collezioni dei seguenti membri.
Discussioni nel forum su questo modello: Siemens & Halske, -: Phonosuper 54 833W
Argomenti: 2 | Articoli: 4
Dear Radio lovers,

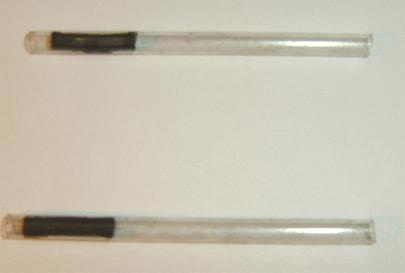

When repairing my set, I found a little brownish paper bag inside, which contained two 60mm long transparent plastic tubes, diam 4 mm, with inside a black 15 mm long part (ferroxdure?), as well as a spare glass fuse.
What are these for?
Allegati
Georges Van Campenhout † 28.4.22, 30.Jan.05
my set (serial number 539064) has an EL84 as outpunt pentode, instead of a EL 41. Probably this is a later (1953?) version. Is this variant of the circuit diagram available?
Georges Van Campenhout † 28.4.22, 27.Dec.04
