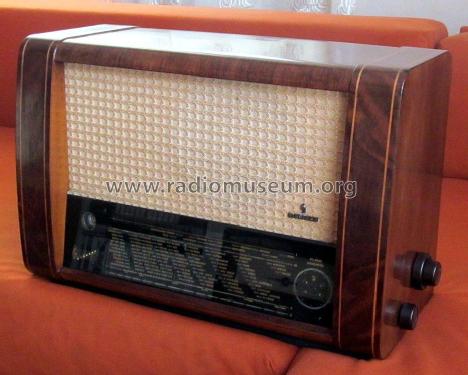

Siemens Gross-Super 51 (Grosssuper) SH705W

• País
• Alemania

• Fabricante / Marca
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Año
• 1950/1951

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 5242

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 7

• Válvulas
• EF42 ECH42 EAF42 EQ80 EM4 EL41 AZ1

• Principio principal
• Superheterodino en general; ZF/IF 468/10700 kHz

• Número de circuitos sintonía
• 6 Circuíto(s) AM     9 Circuíto(s) FM

• Gama de ondas
• OM, OL, OC y FM

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110, 125, 220 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo) / Ø 20 cm = 7.9 inch

• Potencia de salida
• 6 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: Siemens Gross-Super 51 SH705W - Siemens & Halske, -Schuckert

• Forma
• Sobremesa apaisado (tamaño grande).

• Ancho, altura, profundidad
• 615 x 375 x 250 mm / 24.2 x 14.8 x 9.8 inch

• Anotaciones

• Variable ZF-Bandbreite, "Mikrometer" KW-Spreizung. Fünfstufiges Klangregister. Weitband-Stellung für UKW.

  Wellenbereiche:

  • UKW 87,5 - 100 MHz
  • KW     5,9 - 21 MHz
  • MW   505 - 1650 kHz
  • LW    150 - 385 kHz

  Leistungsaufnahme 60 W.

• Peso neto
• 14.5 kg / 31 lb 15 oz (31.938 lb)

• Precio durante el primer año
• 430.00 DM

• Procedencia de los datos
• Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb

• Referencia esquema
• Lange-Nowisch

• Mencionado en
• Funk-Technik (FT) (1/1951, S. 27, 28 / Daten, Schema)

• Documentación / Esquemas (1)
• Funkschau (5016)

• Documentación / Esquemas (2)
• -- Original prospect or advert

• Referencia ilustración
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
