UKW-Vorsatzgerät 547W geschlossene Ausführung mit verschraubtem Deckel
Siemens-Austria (WSW); Wien
- Country
- Austria
- Manufacturer / Brand
- Siemens-Austria (WSW); Wien
- Year
- 1953/1954 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 354236
-
- alternative name: Ges. für Technische Glaswaren
- Brand: Wiener Schwachstrom Werke (WSW)

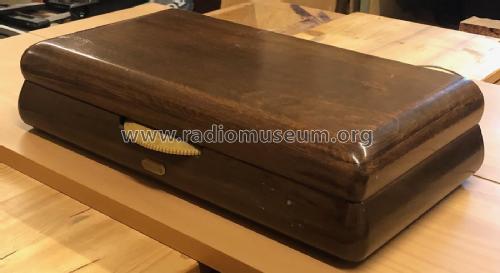

Ansicht von vorne, schräg oben

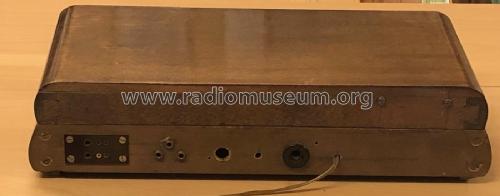

Rückansicht des Gerätes
Seitenansicht des Gerätes

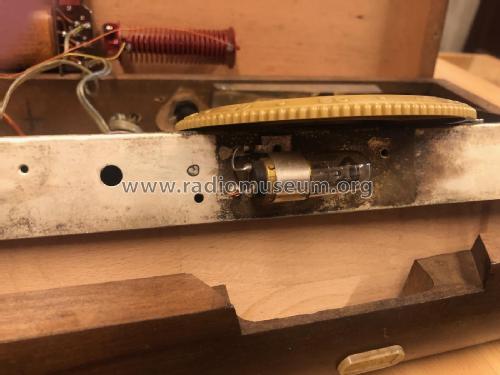

Glimmlampe auf der Chassis-Frontseite
- Number of Tubes
- 5
- Number of Transistors
- Semiconductors
- E220C85
- Main principle
- Superhet with RF-stage; ZF/IF 10700 kHz
- Tuned circuits
- 9 FM circuit(s)
- Wave bands
- FM Broadcast Band Only
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 150; 220 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Wooden case
- from Radiomuseum.org
- Model: UKW-Vorsatzgerät 547W [geschlossene Ausführung mit verschraubtem Deckel] - Siemens-Austria WSW; Wien
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 410 x 96 x 232 mm / 16.1 x 3.8 x 9.1 inch
- Notes
-
Siemens 547W als "stand-alone Gerät" mit geschlossenem und verschraubtem Gehäuseoberteil für abgesetzten Betrieb an einem Radio mit Tonabnehmereingang oder einem NF-Verstärker.
Netztrafo und Trocken-Gleichrichter sind im Gehäuseoberteil montiert.Das Chassis ist baugleich mit den Ausführungen als Untersatzgerät der Typen 547U und 547W.
- Author
- Model page created by Helmut Kerninger. See "Data change" for further contributors.
