• Paese
• Germania

• Produttore / Marca
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Anno
• 1951

• Categoria
• Strumento da laboratorio

• Radiomuseum.org ID
• 272729

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 11

• Valvole
• EF14 EF14 EL12 STV150/20 EF14 EF14 EF14 EL12 EZ12 EZ12 RFG5 HR2/100/1,5

• Gamme d'onda
• - senza

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 130; 220 Volt

• Altoparlante
• - - Nessuna uscita audio.

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: Zweistrahl-Oszillograph - Oszillograf Z 2101 - Siemens & Halske, -Schuckert

• Forma
• Boatanchor (pesante apparecchio militare o commerciale, > 20 kg)

• Dimensioni (LxAxP)
• 345 x 350 x 475 mm / 13.6 x 13.8 x 18.7 inch

• Annotazioni

• Siemens Zweistrahl-Oszillograph Z 2101

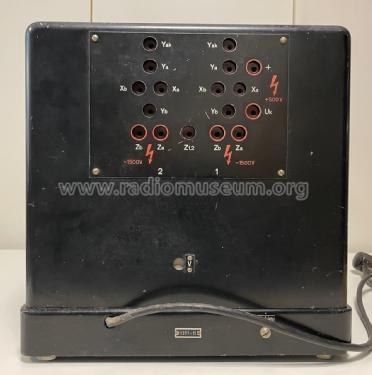

  Die Platten beider Systeme sind einzeln herausgeführt.
  Größte Schreibgeschwindigkeit: ca. 3 km/s
  Separate X- und Y- Verstärker
  Kippfrequenz: 3 Hz ... 200 kHz

  Für 2-Kanal-Betrieb ist dieser Zusatzverstärker erforderlich. Er hat identische Daten und Eigenschaften wie der eingebaute Y-Verstärker.

• Peso netto
• 35 kg / 77 lb 1.5 oz (77.093 lb)

• Fonte dei dati
• -- Original-techn. papers.

• Bibliografia
• Hilfsbuch für Katodenstrahloszillografie, H. Richter, 2.Aufl., 1953, Franzis-Verlag

• Letteratura / Schemi (1)
• -- Original prospect or advert (Anzeige in ATM (Archiv für techn. Messen), Ausg. 182, März 1951, Verlag R.Oldenbourg, München)

Handbuch Siemens Zweistrahl-Oszillograph Z2101

2272 KB
