• Country
• France

• Manufacturer / Brand
• Sonora-Radio; Paris, Puteaux

• Year
• 1935

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 298007

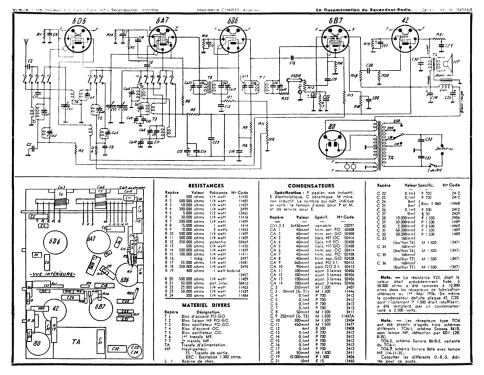

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• 6D6 6A7 6D6 6B7 42 80

• Main principle
• Superhet with RF-stage; ZF/IF 450 kHz

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 90-240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Power out
• 3 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: TO6 [3e série, TO6-3] - Sonora-Radio; Paris, Puteaux

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Dimensions (WHD)
• 450 x 470 x 270 mm / 17.7 x 18.5 x 10.6 inch

• Notes

• 3 gammes d'ondes : OC de 20 à 50 m, PO de 200 à 550 m, GO de 1000 à 2000 m. Étage HF. Antifading agissant sur lampes 6A7 en PO et GO, et 6D6 MF, toutes gammes. Lampes de cadran : 2 x 6.3 V / 0.3 A.

  Ce modèle a été fabriqué en trois versions :

  • 1re série, sans lampe HF (schéma Sonora 8610, 28.08.1935)
  • 2e série, variante du série 1 (schéma Sonora 8610-2)
  • 3e série, avec lampe HF (schéma Sonora 8616, 14.11.1935)

  Ce modèle existe également en forme pupitre.

• Price in first year of sale
• 1,295.00 FRF

• Circuit diagram reference
• La Documentation du Revendeur - Radio

• Mentioned in
• -- Original prospect or advert
