FM Stereo Adaptor STA-110

• Paese
• Giappone

• Produttore / Marca
• Sony Corporation; Tokyo

• Anno
• 1965

• Categoria
• Amplificatore audio o mixer audio

• Radiomuseum.org ID
• 139484

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 9

• Semiconduttori
• 2SC75 2SD65 2SD65 2SD65 2SD65 2SD64 2SD65 2SB382 2SB382 1T23 1T23 1T22 1T22 1T22 1T22

• Principio generale
• Amplificatore audio

• Gamme d'onda
• - senza

• Tensioni di funzionamento
• Varie, dettagli nelle note o non conosciuti / C: 3 x 1.5 / 4.5 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 0.3 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: FM Stereo Adaptor STA-110 - Sony Corporation; Tokyo

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 173 x 125 x 47 mm / 6.8 x 4.9 x 1.9 inch

• Annotazioni

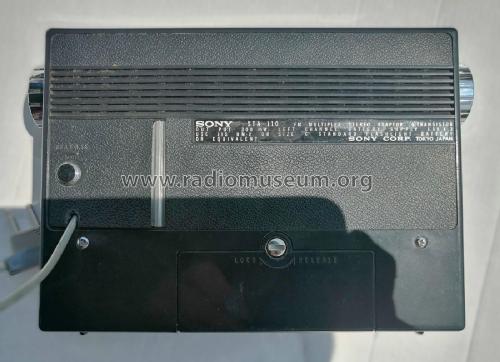

• Sony STA-110, FM Multiplex Stereo Adaptor;
  Stereo indicator meter, left channel active stereo box with MPX decoder, 4.5 V DC in, for use with Sony transistor radios (model TFM-110L, TFM-110 W , TFM-110D, TFM-110WB) with MPX out and AUX in jack operating as right active channel box, suitable black leather case known.

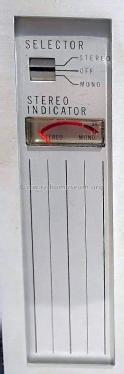

  controllo volume - selettore stereo/off/mono - stereo indicator analogico - presa per alimentazione sterna 4,5 volt - presa per cuffia - commutatore tono low/high - custodia in similpelle.

• Peso netto
• 0.750 kg / 1 lb 10.4 oz (1.652 lb)

• Letteratura / Schemi (1)
• -- Original-techn. papers.

• Autore
• Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.
