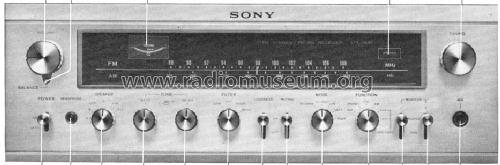

STR-7055

Sony Corporation; Tokyo

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1973
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 156725

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

Audio  (hören)

 Technische Daten

  • Anzahl Transistoren
  • 45
  • Halbleiter
  • Hauptprinzip
  • Superhet allgemein
  • Wellenbereiche
  • Mittelwelle und UKW (FM).
  • Betriebsart / Volt
  • Wechselstromspeisung / 100; 120; 220; 240 Volt
  • Lautsprecher
  • - Dieses Modell benötigt externe(n) Lautsprecher.
  • Belastbarkeit / Leistung
  • 55 W (Qualität unbekannt)
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: STR-7055 - Sony Corporation; Tokyo
  • Form
  • Regalgerät wie HiFi-Komponente für Bücherwand.
  • Abmessungen (BHT)
  • 471 x 157 x 375 mm / 18.5 x 6.2 x 14.8 inch
  • Nettogewicht
  • 15.3 kg / 33 lb 11.2 oz (33.7 lb)
  • Literaturnachweis
  • Funk-Technik (FT) (17/1973, S. 653 / Werbeanzeige, Neuvorstellung Messe Berlin)
  • Literatur/Schema (1)
  • - - Manufacturers Literature
  • Autor
  • Modellseite von Rolf Franke angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Sony Corporation;: STR-7055

Threads: 1 | Posts: 1

The sophisticated STR-7055 consists of a sensitive tuner, versatile pre-amp and a powerful amplifier.

The i.f section has permanantly aligned solid state filters and a high gain limiter IC for excellent stereo separation. A new IC in the MPX section cuts down audible distortion in mono and stereo.

The a-m tuner employs tripple tuned solid state filters and new IC  with an AGC circuit to maintain high sensitivity, minimum distortion and superior signal-to-noice ratio.

The pre-amp section emloys low noise IC's. The power amplifier section is direct coupled. A paralled complimenary push-pull power amplifier reproduces the powerful output throughout the entire audio range without distortion.

Three speaker sets can be connected, controlled be a selector switch.

The rear panel provides the following: antenne and ground terminals; speaker terminals; AC input; a 5-pin DIN input/output; RCA inputs for phono, auxiliary, tape 1 and tape 2 and power amp; RCA outputs for tape 1 and tape 2 and pre-amp. There is also an a-m bar antenna.

There is much more information contained in the manual, as well as a block diagram.

I am using this set with the following connected: LP changer, cassette deck, 5 CD changer and two tape decks. I also subfeed a stereo console at another location in the house.







Rolf Franke, 07.Jul.09
