• Country
• Japan

• Manufacturer / Brand
• Sony Corporation; Tokyo

• Year
• 1985

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 156216

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Superhet, double/triple conversion

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 70 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

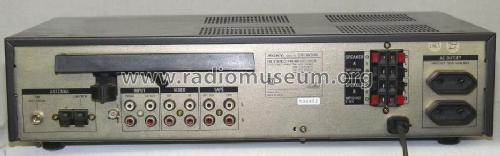

• Model: STR-AV260L - Sony Corporation; Tokyo

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 430 x 105 x 300 mm / 16.9 x 4.1 x 11.8 inch

• Notes
• Hifi-Stereo (FM/AM) Receiver (Quartzgesteuerter PLL-Digitalsynthesizer Tuner), AM Empfang über eingebaute Ferritstabantenne, 10 Programmspeicherplätze, Digitalanzeige, Nachvertonungsmöglichkeit für Videobänder, NF-Eingänge: Phono/ CD-Aux/ Video in/out/ Tape in/out (Tape Monitor Schalter), Schieberegler für Lautstärke/Bass/Treble/Balance, Loudness-Schalter, Klangkonturenschalter +8db bei 100Hz (Dämpfung 30db), 2 Lautsprecherausgänge (A/B) 8-16Ohm 2x30Watt Sinus (2x35Watt Musik) schaltbar, Anschluß für Kopfhörer mit hoher oder niedriger Impedanz, 2 Zubehörsteckdosen geschaltet max. 100Watt, Leistungsaufnahme max. 80Watt

• Net weight (2.2 lb = 1 kg)
• 4.8 kg / 10 lb 9.2 oz (10.573 lb)

• Author
• Model page created by Museum Roggenhofer. See "Data change" for further contributors.
