- Country
- Sweden
- Manufacturer / Brand
- SR, Svenska Radioaktiebolaget (SRA, Radiola); Stockholm
- Year
- 1932/1933
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 71324
-
- Brand: Radiola
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- TRF without regeneration
- Wave bands
- Broadcast only (MW).
- Power type and voltage
- Alternating Current supply (AC) / 220;110-260 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 22 cm = 8.7 inch
- Material
- Wooden case
- from Radiomuseum.org
- Model: Radiola 322V - SR, Svenska Radioaktiebolaget
- Dimensions (WHD)
- 400 x 380 x 220 mm / 15.7 x 15 x 8.7 inch
- Net weight (2.2 lb = 1 kg)
- 10.5 kg / 23 lb 2 oz (23.128 lb)
- Price in first year of sale
- 225.00 SEK
- Circuit diagram reference
- Unterlagen E.Erb
- Literature/Schematics (1)
- -- Original prospect or advert
- Author
- Model page created by Michael Seiffert. See "Data change" for further contributors.
- Other Models
-
Here you find 276 models, 171 with images and 163 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from SR, Svenska Radioaktiebolaget (SRA, Radiola); Stockholm
Collections
The model Radiola is part of the collections of the following members.
Forum contributions about this model: SR, Svenska: Radiola 322V
Threads: 1 | Posts: 5
Hallo Radiofreunde,
ich hatte unlängst Gefallen gefunden an dem schwedischen Empfänger Radiola 322V und ihn bei ebay preiswert ersteigert - auch wenn Übertrager und Lautsprecher fehlten. Die Röhren konnte ich bereits ersetzen und auch die Innenschaltung ist soweit wieder in Ordnung. Doch da ich bisher keine Chance hatte, den originalen Lautsprecher incl. Übertrager zu bekommen, würde ich diese Teile vorerst gleichwertig ersetzen. Doch mir fehlen dazu nähere technische Angaben. Kann mir von euch jemand weiterhelfen und mir die entsprechenden Impedanzen mitteilen? Ich wäre euch sehr dankbar dafür.
Attachments

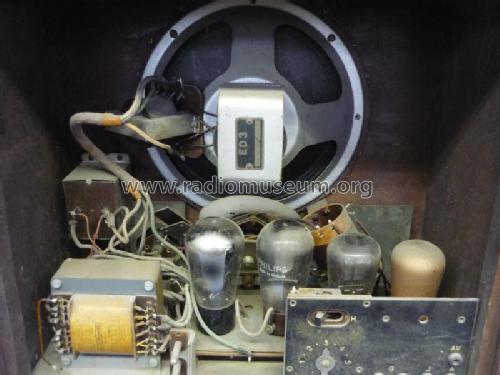

- Innenleben des Radiola 322V (180 KB)
Bert Miklis, 07.Feb.19
