SR-Q832FL
Standard Radio Corp. (SR), Tokyo
- Country
- Japan
- Manufacturer / Brand
- Standard Radio Corp. (SR), Tokyo
- Year
- 1962
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 92009
Bild aus Servicedokumentation
Radio meiner Sammlung

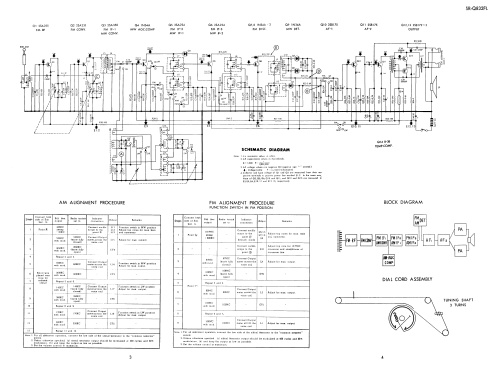

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 9
- Semiconductors
- 2SA235 2SA235 2SA350 2SA234 2SA234 2SB175 2SB175 2SB172 2SB172 1N34A 1N34A 1N34A 1N34A
- Main principle
- Superheterodyne (common); ZF/IF 455/10700 kHz; 3 AF stage(s)
- Tuned circuits
- 5 AM circuit(s) 8 FM circuit(s)
- Wave bands
- Broadcast, Long Wave and FM or UHF.
- Power type and voltage
- Dry Batteries / UM3: 4 x 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch
- Power out
- 0.4 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: SR-Q832FL - Standard Radio Corp. SR, Tokyo
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 202 x 114 x 46 mm / 8 x 4.5 x 1.8 inch
- Notes
-

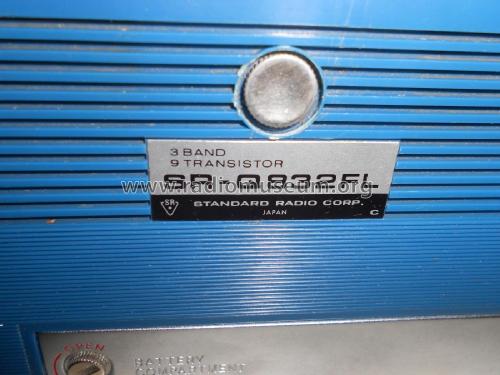

Standard SR-Q832FL 3-band DC transistorradio with swivel handle and real leather case.
- Net weight (2.2 lb = 1 kg)
- 1 kg / 2 lb 3.2 oz (2.203 lb)
- Price in first year of sale
- 3,030.00 BFr
- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Marc Gianella. See "Data change" for further contributors.
- Other Models
-
Here you find 258 models, 245 with images and 110 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Standard Radio Corp. (SR), Tokyo
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Standard Radio Corp.: SR-Q832FL
Threads: 1 | Posts: 1
Der UKW Empfang setzte kurz nach Inbetriebnahme aus. Der Strom der Versorgung war unauffällig. Eine zufällige Berührung der Korrekturspule im UKW Teil brachte Empfang. Die Spule wurde geprüft, war aber in Ordnung. Die Spannungen am Oszillator stimmten nicht. Nachdem der Transistor (Originalbestückung) vorsichtig herausgenommen war, zeigte sich, dass der Schirm zwischen Basis und Kollektor ausgekreuzt und beide mit kurzen Isoliertüllen versehen waren. Der Transistor wurde wieder ohne Schluss eingelötet, danach war der Empfang stabil. An dieser Stelle kann ein AF124 pinkompatibel ohne Auskreuzen eingesetzt werden.
Danach wurden Oszillator und Vorkreis neu abgeglichen, die Frequenz des Oszillators war um 2-3 MHz zu tief.
Marc Gianella, 10.Jun.16
