Imperial J 6048W

• Country
• Germany

• Manufacturer / Brand
• Continental-Rundfunk GmbH (Stassfurter Imperial); Osterode/Harz

• Year
• 1953/1954

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 4933

• Picture

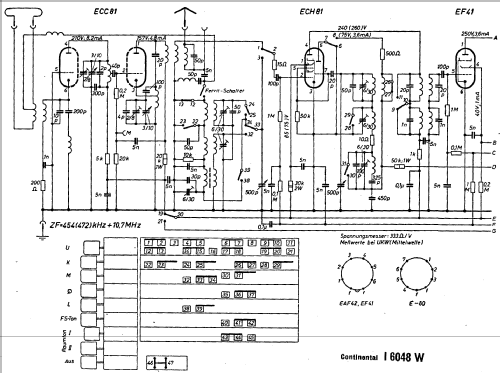

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 9

• Valves / Tubes
• ECC81 ECH81 EF41 EAF42 EM85 EF804 EABC80 EL84 EL84

• Number of Transistors

• Semiconductors
• B250C140

• Main principle
• Superheterodyne (common); ZF/IF 454 or 472/10700 kHz

• Tuned circuits
• 8 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• 4 Loudspeakers

• Power out
• 12 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Imperial J 6048W - Continental-Rundfunk GmbH

• Shape

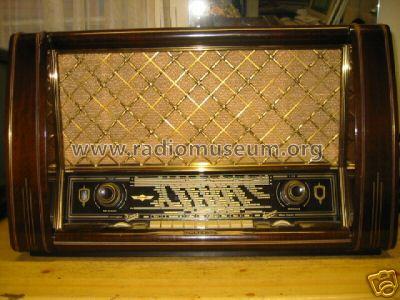

• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 700 x 430 x 320 mm / 27.6 x 16.9 x 12.6 inch

• Notes

• Drehbare Ferritantenne, 2 ext. NF-Eingänge (Phono, TV-Ton), 2 Raumton-Klangbilder wählbar. Gegentakt-Endstufe [8-63].

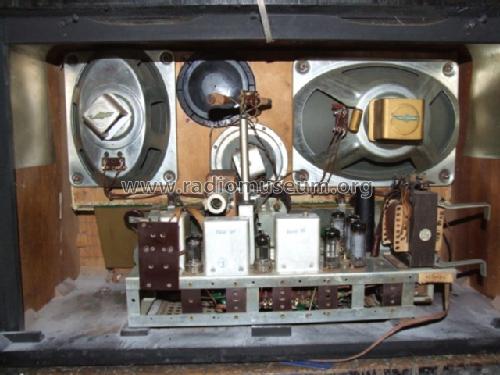

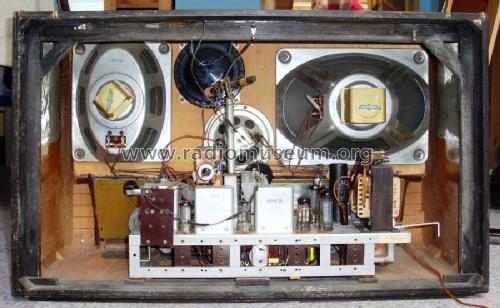

  Lautsprecher: 2x perm.-dyn. 210 x 280 mm und 180 x 220 mm, 1x elektrostat. Hochtonlautsprecher und 1x elektrodyn. Hochtonlautsprecher 130 mm Durchmesser.

  Imperial J 6048W ist ein Modell der Nachsaison 1953/54. In den Grosshandels-Katalogen 1953/54 ist es nicht enthalten, nur der Rundfunk-Phono-Fernseh-Katalog Nachtrag Frühjahr 1954 führt das Modell auf S.9 (abgeschlossen 1. März 1954, Hrsg. Ing. Thiele)

  Der Katalog nennt abweichend die Abmessungen von 720 x 430 x 310 [mm]

• Price in first year of sale
• 518.00 DM

• External source of data
• Ernst Erb, HB9RXQ

• Mentioned in
• Historische Radios Band III (63)

• Literature/Schematics (1)
• Funkgeschichte der GFGF (Band 7 "Continental-Rundfunk GmbH")

• Literature/Schematics (2)
• Lange, Schaltungen der Funkindustrie (Bd.2 S.116 f.)

• Literature/Schematics (3)
• Rundfunk-Phono-Fernseh-Katalog Nachtrag Frühjahr 1954 S.9 (Thiele)

• Literature/Schematics (4)
• -- Schematic

• Picture reference
• Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
