• Country
• Germany

• Manufacturer / Brand
• Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

• Year
• 1969 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 86362

• • alternative name: Phonetika Radio Berlin, VEB; Berlin, (Ostd.)

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 8

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 455 kHz

• Tuned circuits
• 5 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Dry Batteries / 5 x 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 0.5 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

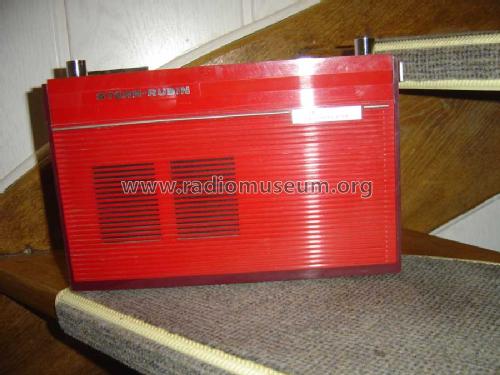

• Model: Stern Rubin - Stern-Radio Berlin, VEB, RFT,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 272 x 168 x 79 mm / 10.7 x 6.6 x 3.1 inch

• Notes
• Der Koffersuper Stern Rubin entspricht in seiner elektrischen Konzeption dem Stern Picknick und hat ein auffallend rotes Gehäuse. Als Mischstufe ist ein GF122 eingesetzt, der ZF- Verstärker enthält 2 x GF126 und die eisenlose Endstufe ist mit den Transistoren GC117, GC116, GC121 und 2 x GC301 aufgebaut. Die Stromversorgung übernehmen fünf Monozellen (R20).

• Net weight (2.2 lb = 1 kg)
• 2.2 kg / 4 lb 13.5 oz (4.846 lb)

• Price in first year of sale
• 325.00 DM

• Source of data
• -- Collector info (Sammler) / Radiokatalog Band 2, Ernst Erb

• Literature/Schematics (1)
• Service-DVD Funkverlag B. Hein

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
