Beethoven II (2) 1142.002 ab Ser.Nr.570001 Diskantschalter am Höhenregler (Sopran)
Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
- Hersteller / Marke
- Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
- Jahr
- 1956/1957
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 16694
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 12
- Hauptprinzip
- Super mit HF-Vorstufe; ZF/IF 440/10700 kHz
- Anzahl Kreise
- 9 Kreis(e) AM 11 Kreis(e) FM
- Wellenbereiche
- Langwelle, Mittelwelle, mehrere Kurzwellenbänder plus UKW (FM).
- Betriebsart / Volt
- Wechselstromspeisung / 110-240 Volt
- Lautsprecher
- 4 Lautsprecher
- Belastbarkeit / Leistung
- 8 W (Qualität unbekannt)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: Beethoven II 1142.002 ab Ser.Nr.570001 [Diskantschalter am Höhenregler ] - Stern-Radio Rochlitz, VEB, RFT
- Form
- Tischgerät, Tasten oder Druckknöpfe.
- Abmessungen (BHT)
- 655 x 455 x 325 mm / 25.8 x 17.9 x 12.8 inch
- Bemerkung
- Diskantschalter am Höhenregler (Sopran), keine eigene Diskanttaste. Kurzwelle auf 3 Bereiche je 2 Bänder gespreizt.
- Nettogewicht
- 22 kg / 48 lb 7.3 oz (48.458 lb)
- Originalpreis
- 918.00 DM
- Datenherkunft extern
- E. Erb 3-907007-36-0
- Datenherkunft
- Radiokatalog Band 2, Ernst Erb
- Literaturnachweis
- Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967
- Literatur/Schema (1)
- -- Original-techn. papers.
- Bildnachweis
- Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
- Weitere Modelle
-
Hier finden Sie 113 Modelle, davon 103 mit Bildern und 88 mit Schaltbildern.
Alle gelisteten Radios usw. von Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Sammlungen
Das Modell Beethoven II (2) befindet sich in den Sammlungen folgender Mitglieder.
Forumsbeiträge zum Modell: Stern-Radio Rochlitz: Beethoven II 1142.002 ab Ser.Nr.570001
Threads: 4 | Posts: 13
Dear Guests
I’m trying to restore a Stern-Rochlitz Beethoven 1, with IL taste.I’ve bought the radio in Germany, and it arrived here already restored in the electronic side.
All power supply eletrolithics, non electrolitics capacitor had been replaced by someone with new ones.
It seems that the restoration has been made up well: the reception is very good, with high sensitivity and strong adjacent channel rejection,
Unfortunately both with FM and CD in, at medium/high volume, I hear a too strong bass presence, with low frequency very distorced and “woofing”,
This makes the listening impossible, because the basses are very distorced.
I’ve tried to change all the capacitor in the feedback final stage with new ones. I tried to change the two EL84 for medium-low frequency circuit branch, and the ECC83
but the result is the same. I can’t imagine that this radio should play in that horrible way...
May You kindly help me?
Cordially
Riccardo
Riccardo Coradazzi, 30.Jun.10
I needs ito know the scheme of the tuning FM ropes because it lacked and I have some difficulty to reconstruct the exact scheme.
For to be correct the rope always exits from the guide A and I don't know if the guide B was used?
Someone can help me?
Thanks Giovanni - Venice
Anlagen

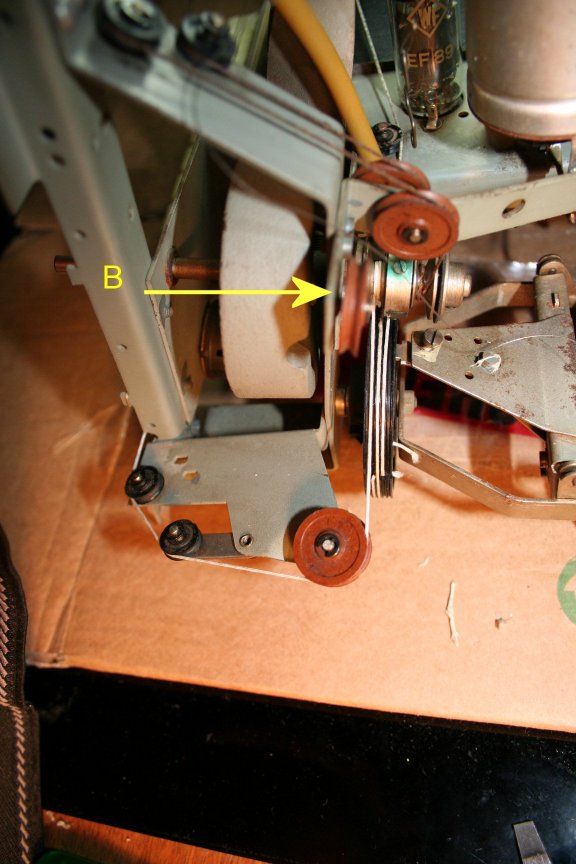

- Guide A (101 KB)
- Guide B (83 KB)
- Left side Rope (112 KB)
Giovanni Saoner, 14.Jun.07
Hallo Radiofreunde,
ich suche den Seillaufplan (AM+FM) für dieses Gerät möglichst aus den original - Werkstattbuch.
Kann jemand helfen?
Sehr interessant ist die mechanische Realisierung des Duplexantriebes. Eine Kupplung verbindet jeweils den AM- oder FM- Antrieb über eine dünne Gummischeibe ohne jegliches Spiel oder Schlupf. Der Anpressdruck wird über federnd in der Antriebswelle sitzender Kugeln realisiert. So wird ein überaus sanftes Umschalten der Antriebe erreicht, wobei nicht die geringste Verstellung der jeweiligen Einstellposition der Senderwahl eintritt.
Auch das Skalenseil wird über Seilrollen, welche an einem federnd gelagerten Arm montiert sind, permanent gespannt. Eine aufwendige Konstruktion in einem Spitzengerät der DDR-Produktion aus den Jahre 1956.
Vielen Dank für die Mühe und Hilfe!
Jens Dehne
Jens Dehne, 01.Mar.05
Das Chassis des Beethoven wurde in die Rafena Fernsehtruhe "Clivia II" und in den Fernsehmusikschrank "Cabinet " eingebaut.
Die Ausführung der Typen:
Clivia II
Fernsehchassis FE 855 mit 43cm Bildröhre, Rundfunkgerät " Beethoven" mit Originallautsprecherkombination bestehend aus einen Tiefton-,einem Hochton- und zwei Mitteltonlautsprechen
Cabinet
Fernsehchassis FE 855 mit 53cm Bildröhre Rundfunkteil "Beethoven", Tonbandgerät "Smaragd BG20" und Plattenspieler für 78,45 und 33 Umdrehungen Typ "Zittau 8422.10/10. Die Cabinet-Truhe ist mit 6 Lautspechern jeweils 2 Mittelton- Hochton- und Tiefton bestückt.
Bildbreite korrigiert
Jörg Kulbe, 27.Jun.04
