B1930T Ch= T10A
Stern & Stern (Concerton / Conserton), S&S; Stockholm
- Country
- Sweden
- Manufacturer / Brand
- Stern & Stern (Concerton / Conserton), S&S; Stockholm
- Year
- 1963
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 275016
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 11
- Semiconductors
- AF102 AF115 AF116 AF116 AF116 AF116 OC71 OC71 OC75 AC128 AC128 OA79 BA102 E25C5 E37,5C5
- Main principle
- Superheterodyne (common); ZF/IF 460/10850 kHz; 4 AF stage(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Dry Batteries / 4 x 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Power out
- 1.2 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org

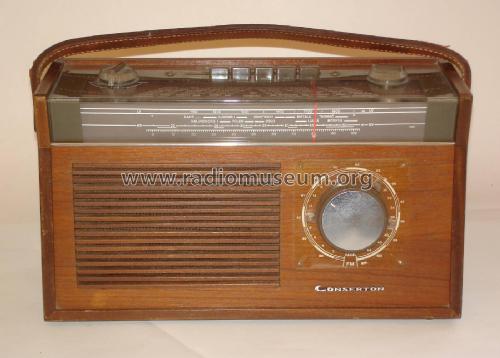

- Model: B1930T Ch= T10A - Stern & Stern Concerton /
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 325 x 187 x 117 mm / 12.8 x 7.4 x 4.6 inch
- Notes
-
Zwei getrennte Skalen, eine Linearskala für AM, eine Rundskala für FM. Auf der FM-Skala lassen sich 3 Sender durch verschiebbare Rastungen mechanisch speichern.
- Net weight (2.2 lb = 1 kg)
- 2.9 kg / 6 lb 6.2 oz (6.388 lb)
- Mentioned in

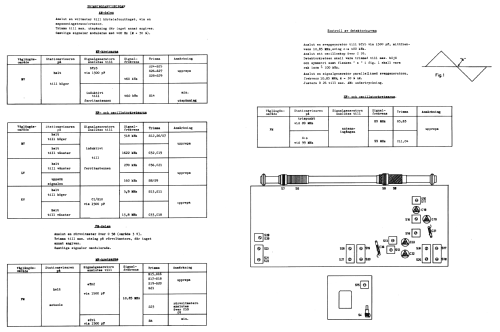

- -- Original-techn. papers.
- Author
- Model page created by Heiko zur Mühlen. See "Data change" for further contributors.
