11-7A4 Ch= 11-7A

Stewart Warner Corp.; Chicago (IL)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1940 ?
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 60575
    • Marke: Ferrodyne

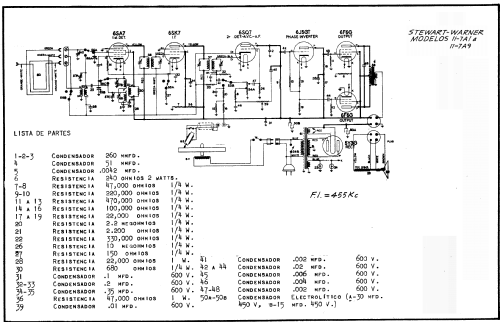

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 7
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 455 kHz
  • Anzahl Kreise
  • 6 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle und Kurzwelle.
  • Spezialitäten
  • Plattenspieler (oder Wechsler)
  • Betriebsart / Volt
  • Wechselstromspeisung / 117 Volt
  • Lautsprecher
  • Dynamischer LS, mit Erregerspule (elektrodynamisch)
  • von Radiomuseum.org
  • Modell: 11-7A4 Ch= 11-7A - Stewart Warner Corp.; Chicago
  • Bemerkung
  • Model 11-7A4 uses chassis 11-7A; built-in loop antenna; push-pull af output stage.
  • Datenherkunft extern
  • Ernst Erb
  • Schaltungsnachweis
  • Rider's Perpetual, Volume 12 = ca. 1941 and before
