• Pays
• Etats-Unis

• Fabricant / Marque
• Stewart Warner Corp.; Chicago (IL)

• Année
• 1934

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 60677

• • Brand: Ferrodyne

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 7

• Lampes / Tubes
• 6C6 76 6D6 6D6 75 42 80

• Principe général
• Super hétérodyne (en général); FI/IF 456 kHz

• Circuits accordés
• 9 Circuits MA (AM)

• Gammes d'ondes
• PO et plus que 2 x OC

• Tension / type courant
• Alimentation Courant Alternatif (CA)

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique)

• De Radiomuseum.org
• Modèle: 1267 Ch= R-126 - Stewart Warner Corp.; Chicago

• Remarques
• Model 1267 uses chassis R126; mains supply 115 V (60 cycles) or 100-240 V (25-133 cycles, phono model / export model).

• Source extérieure
• Ernst Erb

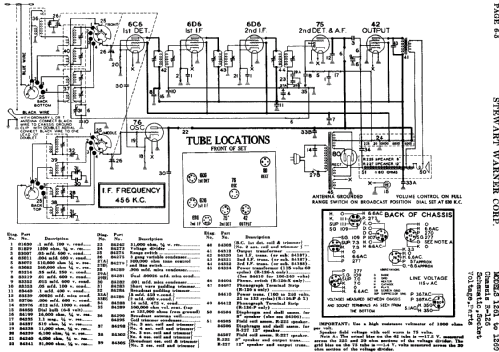

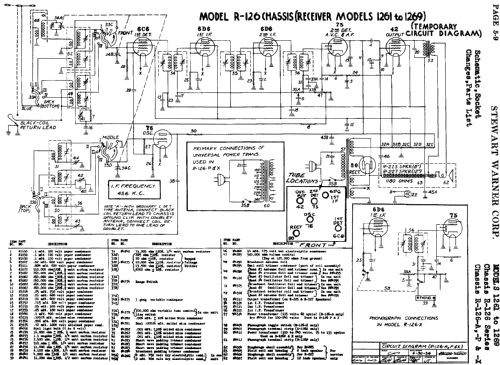

• Source du schéma
• Rider's Perpetual, Volume 6 = 1935 and before

• Schémathèque (1)
• Rider's Perpetual, Volume 5 = ca. 1934 and before
