1401 Ch= R-140

Stewart Warner Corp.; Chicago (IL)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1935
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 60769
    • Marke: Ferrodyne

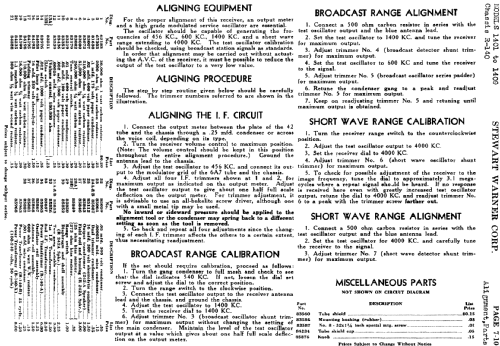

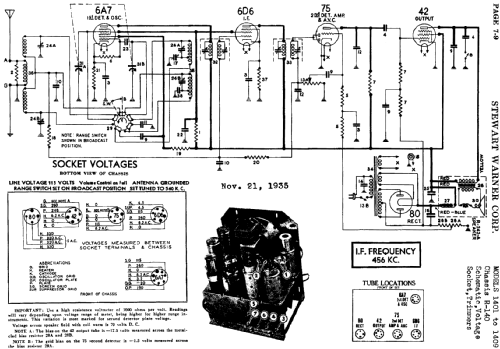

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 5
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 456 kHz
  • Anzahl Kreise
  • 6 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle und Kurzwelle.
  • Betriebsart / Volt
  • Wechselstromspeisung
  • Lautsprecher
  • Dynamischer LS, mit Erregerspule (elektrodynamisch)
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: 1401 Ch= R-140 - Stewart Warner Corp.; Chicago
  • Form
  • Tischmodell, Zusatz nicht bekannt - allgemein.
  • Bemerkung
  • Schematic 1401 uses chassis R140; mains supply 115 V (60 cycles), 115 V (25 cycles) or 100-240 V (50 cycles, export model). Please use this just as family. The actual models carry a prefix and a suffix - like for instance R-1401-B. There you post also the photos - sometimes after creating the model.
  • Datenherkunft extern
  • Ernst Erb
  • Schaltungsnachweis
  • Rider's Perpetual, Volume 7 = 1936 and before
