• Pays
• Etats-Unis

• Fabricant / Marque
• Stewart Warner Corp.; Chicago (IL)

• Année
• 1936 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 60822

• • Brand: Ferrodyne

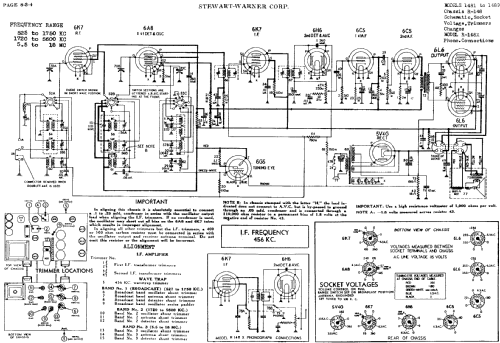

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 10

• Lampes / Tubes
• 6K7 6A8 6K7 6H6 6G5 6C5 6C5 6L6 6L6 5V4G

• Principe général
• Super hétérodyne avec étage HF; FI/IF 456 kHz

• Circuits accordés
• 7 Circuits MA (AM)

• Gammes d'ondes
• PO et 2 x OC

• Tension / type courant
• Alimentation Courant Alternatif (CA)

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique)

• De Radiomuseum.org
• Modèle: 1481 Ch= R-148 - Stewart Warner Corp.; Chicago

• Remarques
• Model 1481 uses chassis R148; mains supply 115 V (60 cycles) or 100-240 V (25-133 cycles, phono model / export model); push-pull af output stage; tuning eye.

• Source extérieure
• Ernst Erb

• Source du schéma
• Rider's Perpetual, Volume 8 = 1937 and before

• Schémathèque (1)
• Rider's Perpetual, Volume 10 = 1939 and before
