- Pays
- Etats-Unis
- Fabricant / Marque
- Stewart Warner Corp.; Chicago (IL)
- Année
- 1946/1947
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 61227
-
- Brand: Ferrodyne
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 7
- Principe général
- Super hétérodyne avec étage HF; FI/IF 455 kHz; 2 Etage(s) BF
- Circuits accordés
- 7 Circuits MA (AM)
- Gammes d'ondes
- PO et OC
- Particularités
- Tourne disque avec changeur
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110 - 120 Volt
- Haut-parleur
- HP dynamique à électro-aimant (électrodynamique) / Ø 10 inch = 25.4 cm
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: 72CR16 - Stewart Warner Corp.; Chicago
- Forme
- Console avec des boutons-poussoirs
- Remarques
- Self Contained Loop Antenna, Pushbutton Tuning. Tuning two bands - 540 to 1725 kc and 9 to 12 mc.
- Source extérieure
- Ernst Erb
- Source du schéma

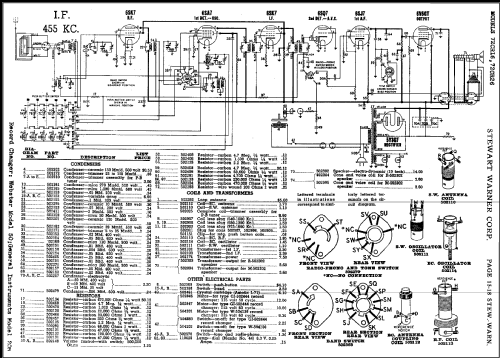

- Rider's Perpetual, Volume 15 = 1947 and before
- Littérature
- Collector's Guide to Antique Radios 4. Edition
- Schémathèque (1)

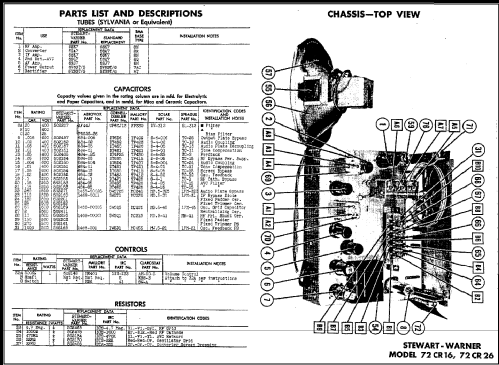

- Photofact Folder, Howard W. SAMS (Dat 4-47, set 18, folder 478-28)
- Schémathèque (2)
- Radio Retailing (Radio & Television R.) (November 1946 page 50.)
