- Pays
- Etats-Unis
- Fabricant / Marque
- Stewart Warner Corp.; Chicago (IL)
- Année
- 1951 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 348831
-
- Brand: Ferrodyne

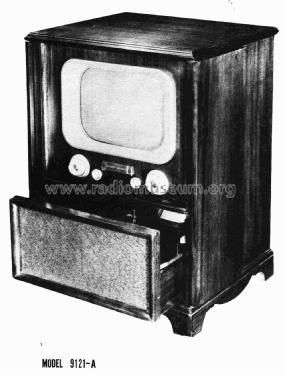

Picture from service manual.
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 31
- Lampes / Tubes
- 6CB6 or 6BC5 or 6AG5 6J6 6AU6 6AU6 6AU6 6AU6 6AL5 6AG5 or 6AU6 6AG5 or 6AU6 6C4 6K6GT 6AU6 or 6BH6 6AU6 or 6BH6 6T8 6V6GT 12AU7 6J5GT 6S4 or 6SN7GT 6AL5 6SN7GT 6CD6G 6W4GT 1B3GT 6X5GT 5U4G 12AT7 6BE6 6BA6 6BA6 6AL5 16KP4 or 16RP4 or 16TP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- Bandes en notes
- Particularités
- Tourne disque / changeur (châssis)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: 9121-A - Stewart Warner Corp.; Chicago
- Forme
- Console avec pieds bas < 50% de la hauteur
- Remarques
-
Stewart-Warner model 9121-A is a 16” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with a TV-AM-FM phono combiation receiver, VHF-tuner 508890 and picture tube 16KP4 or 16RP4 or 16TP4.

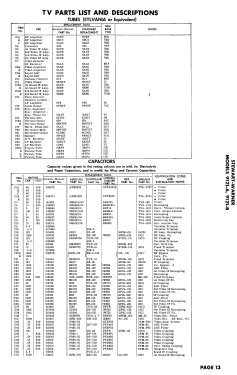

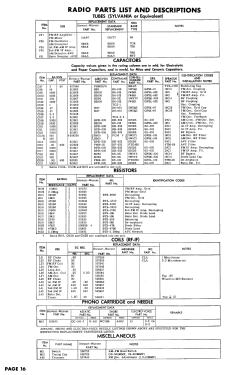

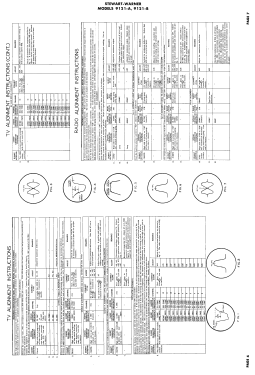

- Schémathèque (1)
- Photofact Folder, Howard W. SAMS (Set 138, folder 9, dated 7-51)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 2115 modèles d'appareils, 396 avec des images et 1972 avec des schémas.
Tous les appareils de Stewart Warner Corp.; Chicago (IL)
