- País
- Estados Unidos
- Fabricante / Marca
- Stewart Warner Corp.; Chicago (IL)
- Año
- 1952 ?
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 61410
-
- Brand: Ferrodyne
Beitmanw
Beitman

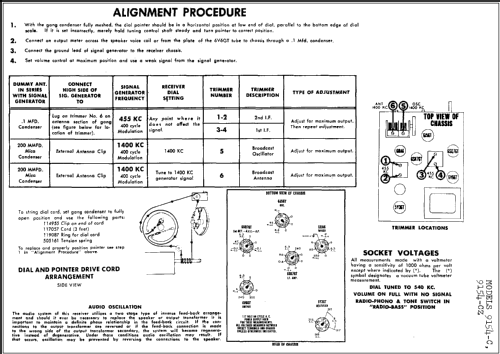

Picture from service manual.
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 6
- Principio principal
- Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF
- Número de circuitos sintonía
- 6 Circuíto(s) AM
- Gama de ondas
- OM (onda media) solamente
- Especialidades
- Tocadiscos-autom o no-no sabemos
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- Altavoz elíptico de imán permanente.
- Material
- Madera
- de Radiomuseum.org
- Modelo: 9154-C - Stewart Warner Corp.; Chicago
- Forma
- Consola baja, patas más cortas del 50%.
- Anotaciones
-
Stewart-Warner model 9154-C is an AC operated combination phono-radio, superheterodyne receiver with loop antenna.
- Ext. procedencia de los datos
- Ernst Erb
- Procedencia de los datos
- The Radio Collector's Directory and Price Guide 1921 - 1965
- Referencia esquema
- Beitman Radio Diagrams Vol. 11, 1951
- Mencionado en
- Collector's Guide to Antique Radios (6th edition)
- Documentación / Esquemas (1)
- Rider's Perpetual, Volume 22 = covering 1951
- Documentación / Esquemas (2)
- Photofact Folder, Howard W. SAMS (Set 142, folder 13, dated 8-51)
