• Pays
• Etats-Unis

• Fabricant / Marque
• Stewart Warner Corp.; Chicago (IL)

• Année
• 1952 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 61442

• • Brand: Ferrodyne

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 12BE6 12BA6 12AT6 50C5 35W4

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60Hz, 117V=110-120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm

• Puissance de sortie
• 0.7 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 9162-A - Stewart Warner Corp.; Chicago

• Forme
• Modèle de table avec réveil ou horloge

• Dimensions (LHP)
• 11.4 x 6.8 x 5.9 inch / 290 x 173 x 150 mm

• Remarques

• Stewart-Warner model 9162A is an AC operated superheterodyne receiver with electric clock.

  The Stewart-Warner model 9162 was available in different colors:

  • 9162-A: rust & tan
  • 9162-B: yellow & black
  • 9162-D: brown & sand
  • 9162-E: turquoise & ivory

  Model 9162-C isn't known yet.

• Poids net
• 3.2 kg / 7 lb 0.8 oz (7.048 lb)

• Source extérieure
• Ernst Erb

• Source
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Source du schéma
• Beitman Radio Diagrams Vol. 12, 1952

• Littérature
• Collector's Guide to Antique Radios 4. Edition

• Schémathèque (1)
• Rider's Perpetual, Volume 23 (last) = covering up to 1954

• Schémathèque (2)

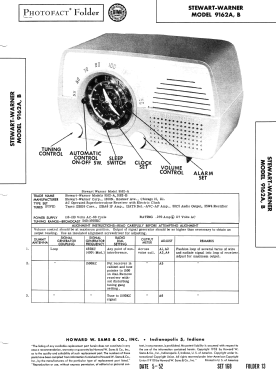

• Photofact Folder, Howard W. SAMS (1952, Set 168-13)

• Schémathèque (3)
• Machine Age to Jet Age II (page 292.)
